Una lámpara neón polarizada cerca del punto de disparo se convierte en un sensible detector de radiación infrarroja y también atómica.
Lo que ocurre es que la energía adicional suministrada por los rayos infrarrojos y por una eventual partícula que la alcanza es suficiente para llevarla al punto de ionización, cuando entonces conduce.
Un auricular de alta impedancia (cerámico) conectado en paralelo con la lámpara produce entonces un clic o chasque audible.
Este es el principio de funcionamiento del circuito que describimos.
Una lámpara de neón se polariza cerca del punto de disparo por el ajuste de un potenciómetro, de modo que la aproximación de una fuente de radiación la conduce a la conducción.
El circuito es muy simple y todos los componentes se pueden obtener fácilmente.
Sólo observamos que el circuito está conectado directamente a la red de energía, debiendo ser evitado el contacto con sus partes, so pena de llevar un fuerte choque.

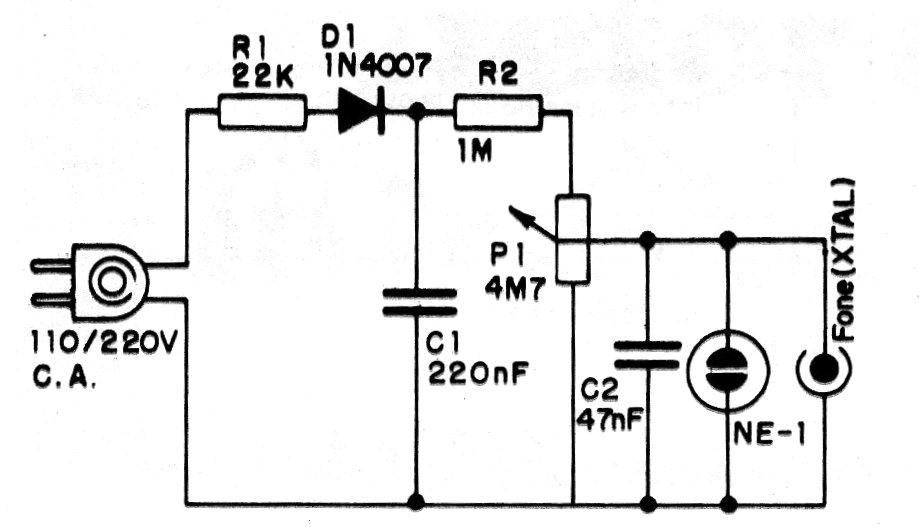

En la figura 1 tenemos el diagrama completo del detector.

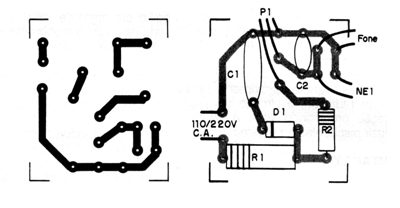

En la figura 2 tenemos una sugerencia de placa de circuito impreso para el montaje.
Lista de Material
D1 – 1N4004 o 1N4007 – diodos
C1 – 220 nF x 600 V – poliéster
R1 – 22k x 1 W
R2 – 1M
C2 – 47 nF
P1 – 4M7 – potenciômetro
NE-1 – lámpara neón
F – auricular de cristal
Varios:
Placa de circuito impreso, hilos, soldadura, etc.
