Con esta experiencia el lector puede demostrar cómo funcionan los dispositivos foto-electrónicos, tales como alarmas, puertas automáticas, lectores de códigos de barras, etc.
El componente básico utilizado en el proyecto es un LDR, que es una especie de foto-sensor de bajo costo, y para su operación en la demostración necesitamos adicionalmente un multímetro, o bien un microamperímetro.
Funcionamiento
Los LDR o Light Dependent Resistor, también conocidos como foto-resistores, son dispositivos sensibles a la luz.
En la oscuridad presentan una elevada resistencia, no dejando pasar la corriente, pero cuando se iluminan, su resistencia disminuye, dejando pasar la corriente.
Podemos usarlos en diversos tipos de aplicaciones, como en lo alto de postes para encender la iluminación pública al anochecer, o incluso en sistemas de alarma o apertura de puertas.
En nuestro caso, conectaremos el LDR a una pila ya un indicador de corriente. Podemos entonces demostrar que en la oscuridad la corriente no pasa, pero en el claro, la corriente puede circular y ser usada para accionar algún circuito externo.
Montaje

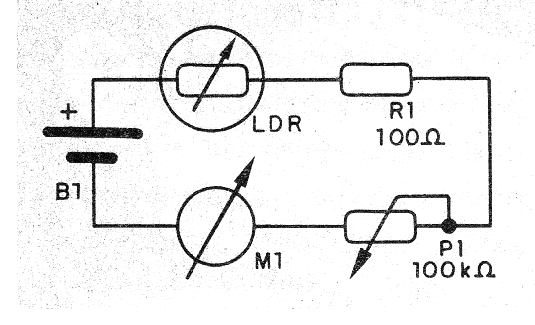

En la figura 1 tenemos el diagrama completo del circuito utilizado en la demostración.

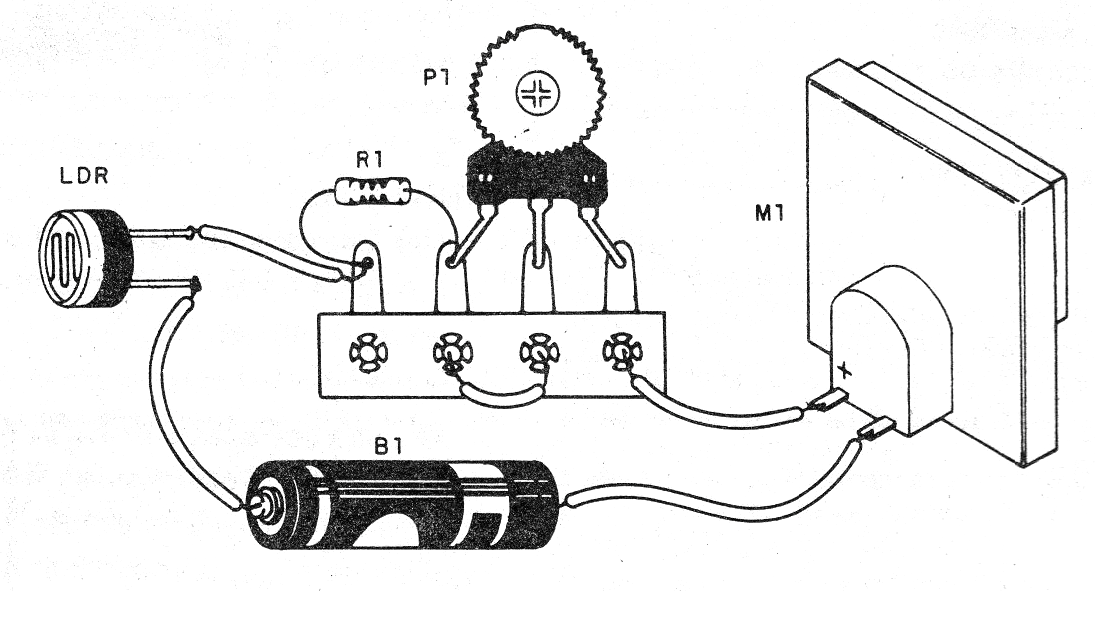

La disposición de los componentes sobre una base de madera se muestra en la figura 2.
El LDR puede ser de cualquier tipo o tamaño y la pila puede ser pequeña. El indicador puede ser un microamperímetro común como un multímetro (amperímetro) colocado en la escala de mA.
Observe la polaridad del instrumento M, para que la aguja no tienda hacia el lado contrario de la escala cuando se encienda el LDR. Si esto ocurre, basta con invertir las conexiones.
Demostración
Demuestre que, con el LDR recibiendo luz ambiental, la aguja del instrumento va casi a la derecha (ajuste eso en el trimpot).
Después, pasando la mano delante del LDR, para hacer sombra la aguja va a caer, indicando una caída de corriente, pues el LDR deja de conducir.
Lista de material
LDR - LDR redondo común
B1- 1,5 V - 1 pila pequeña
R1- 100 ohms x 1/8 W-resistor - marrón, negro, marrón
P1- 10 k ohms - trimpot
M1 - Miliamperímetro, microamperímetro o multímetro
Varios:
Puente de terminales, hilos, soldadura, etc.
