Este es un simple montaje que puede ser utilizado en diversas aplicaciones tales como decoración, juguetes, robots, e incluso una bicicleta. El circuito consta de un oscilador que parpadea alternativamente dos LEDs blancos, de esos que ahora se pueden encontrar fácilmente en muchos hogares de electrónica (www.mouser.com) .
La operación se realiza con 6 V de baterías o fuente y el brillo de los LED es suficiente para que sean visibles desde una buena distancia.
Como funciona:
La base del circuito es un multivibrador astable con dos transistores, una configuración bastante explorada en diseño electrónico. Cada transistor solamente conduce la corriente durante un tiempo determinado por el valor de C1 y C2.
Si conectamos un LED para cada transistor, que parpadean alternativamente a intervalos regulares que dependerán precisamente los valores de estos capacitores. Los valores indicados en el proyecto original son 220 µF, pero el lector puede experimentar con valores entre 47 µF y 470 µF tanto para C1 y C2.
Incluso los resistores R2 y R3 no son críticas. Dependiendo de los transistores usados, el lector puede experimentar cambiando los valores de R2 y R3 en el rango de 15 K ohmios a 56 K ohmios.
Los LEDs blancos son de alta potencia, que puede montarse por una cierta distancia desde el dispositivo. En la Figura 1 tenemos una sugerencia instalación.

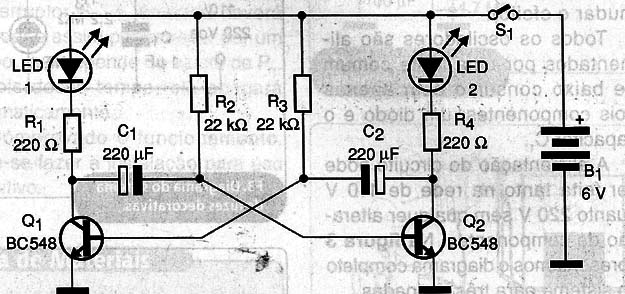

En la Figura 2 tenemos el diagrama completo del dispositivo.

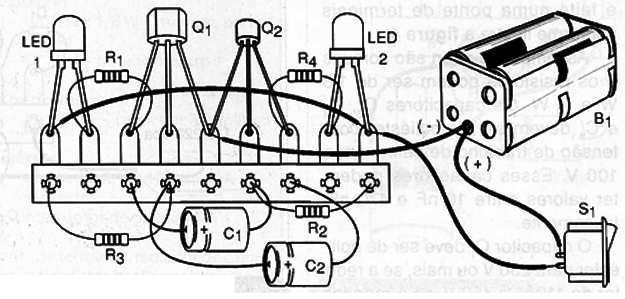

En la figura 3 se ha hecho en el montaje en un puente de terminales.
Este puente, con los otros componentes pueden ser instaladas en una caja de plástico. Sólo los cables a los LEDs dejan la caja.
En el conjunto se debe observar cuidadosamente la polaridad de los LED, pues si los invierte el aparato no funcionara.
Acabado el montaje sólo tiene que alimentar el dispositivo. Los LEDs deben parpadear alternativamente Si algún LED no está encendido, asegúrese de que no se invierte.
Si no hay parpadeo, compruebe la conexión de los transistores. Si los destellos son demasiado lentos o rápidos, cambiar C1 y C2. Operación probada es sólo instalar.
Q1, Q2 – BC548 – Transistores NPN
C1, C2 – 220 µF x 12 V – capacitores electrolíticos
LED1, LED2 – LEDs blancos de alta potencia
S1 – Interruptor simpleB1 – 4 pillas o fuente
R1, R4 – 220 Ω x 1/8 W – resistor
R2, R3 – 22k Ω x 1/8 W – resistor
Diversos:
Puente de terminales, cables, etc.
