La entrada de este circuito está conectada a una buena antena externa y su salida a la antena de un receptor de AM o FM. Con ello las señales débiles captadas por la antena reciben una buena amplificación antes de ser aplicadas al receptor.
El resultado es que además de una mejor recepción de las estaciones, débiles estaciones que antes no eran ni siquiera escuchadas, ahora pueden ser captadas. El circuito es alimentado por una batería de 9 V y como su consumo es muy bajo, la durabilidad de esta batería será grande.
Es importante la conexión a tierra tanto del receptor y del reforzador para que funcione mejor. Recordamos que el circuito amplifica sólo las señales que llegan a la antena. Si una estación es muy débil y la señal no llega hasta el lugar, no habrá amplificación.

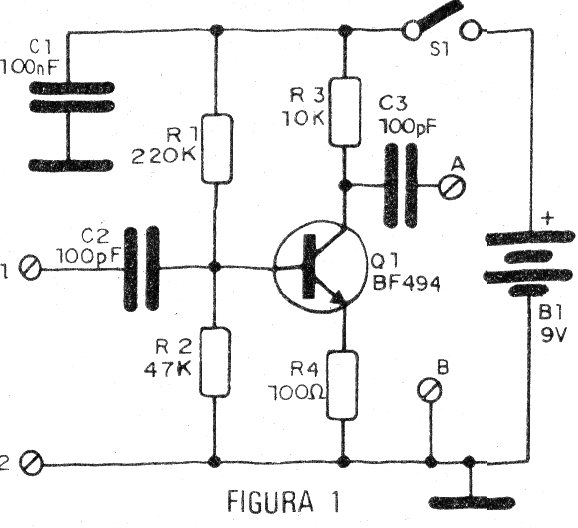

En la figura 1 tenemos el circuito completo del reforzador.
Como se trata de montaje simple, indicamos el montaje en una pquena puente determinados que se muestra en la figura 2.
Lista de materiales
Q1 – BF494 – transistor NPN de RF
C1 – 100 nF – capacitor cerámico
C2, C3 – 100 pF – capacitores cerámicos
R1 – 220k – resistor
R2 = 47k – resistor
R3 – 10 k – resistor
B1 – 9 V- batería
Vários: puente de terminales, hilos, conector de batería, etc.
