Objetivo: Producir un tono audible de advertencia cuando un nivel lógico alto TTL se aplica en su entrada. El circuito se puede utilizar como shield para microcontroladores.

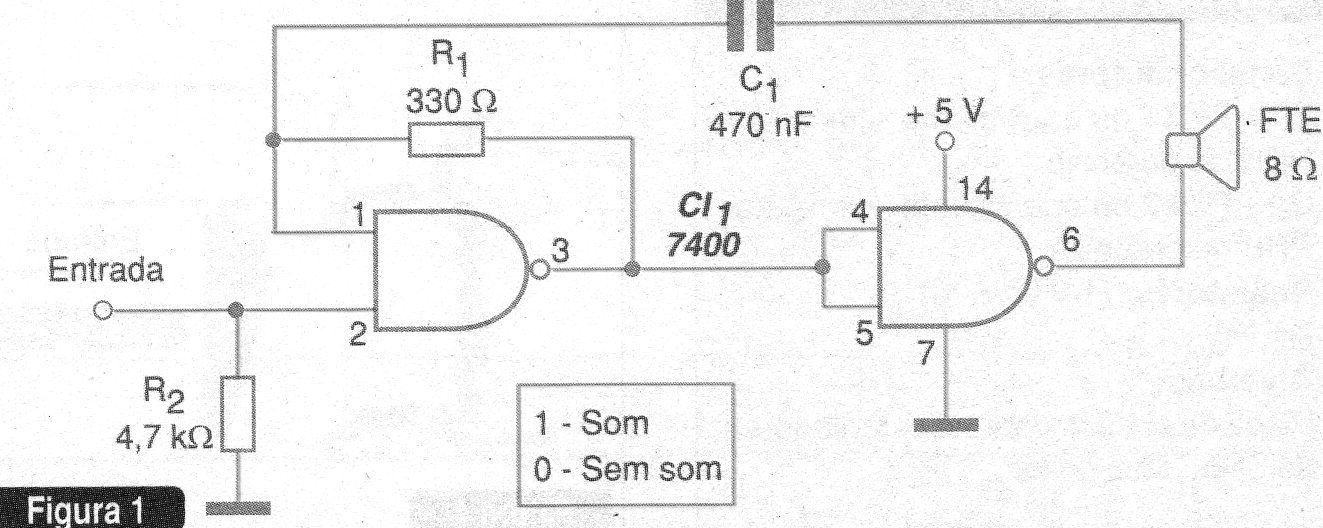

La frecuencia del tono producido por el circuito de la figura 1 depende de C1 que puede cambiar en el rango de 100 nF a 1 uF. Los valores menores de C1 resultarán en sonidos más agudos.
Utilidades:
• Servir de circuito de aviso de fallas de funciones en equipos con lógica TTL
• Producción de efectos sonoros en electro-electrónicos.
• Puede ser usado como aviso de accionamiento de funciones en equipos con lógica TTL.
• Operar como shield en microcontroladores
Detalles constructivos:
Como sólo dos de los cuatro puertos NAND del 7400 se utilizan en este circuito, las otras dos pueden ser aprovechadas con otros propósitos, incluyendo el montaje de otro circuito de aviso.

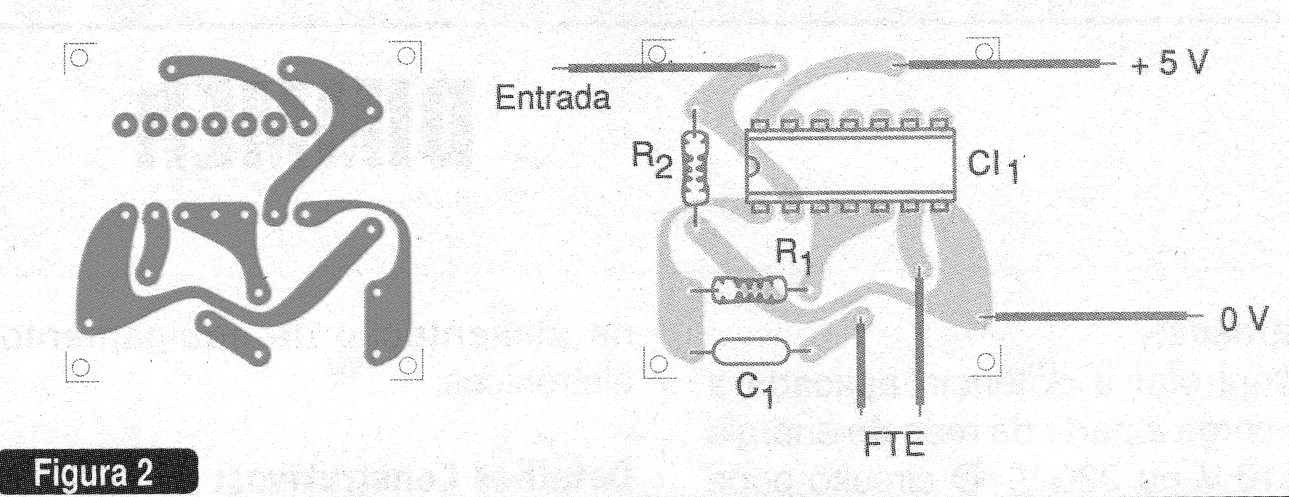

En la figura 2 tenemos una sugerencia de placa de circuito impreso para el montaje aprovechando medio CI.
Observamos que este circuito no opera con transductores piezoeléctricos de alta impedancia.
Para ese propósito el capacitor C1 debe ser conectado directamente al pino 6 y el transductor entre el pin 6 y la tierra del circuito.
El altavoz es de tipo miniatura de 2,5 o 5 cm de diámetro y el capacitor es de poliéster o cerámico.
Lista de material:
Semiconductores:
CI-1 - circuito integrado TTL
Resistores: (1/8 W, 5%)
R1 - 330 ohms
R2 - 4,7 k ohms
Capacitor:
C1 - 470 nF - cerámico o poliéster
Varios:
FTE - 8 ohms - altavoz pequeño
Placa de circuito impreso, hilos, soldadura, etc.
