Se trata de una versión mejorada del circuito anterior en que cada toque tenemos el cierre de los contactos de un relé por un tiempo que puede ser ajustado entre algunos segundos y algunos minutos por el pote P1.

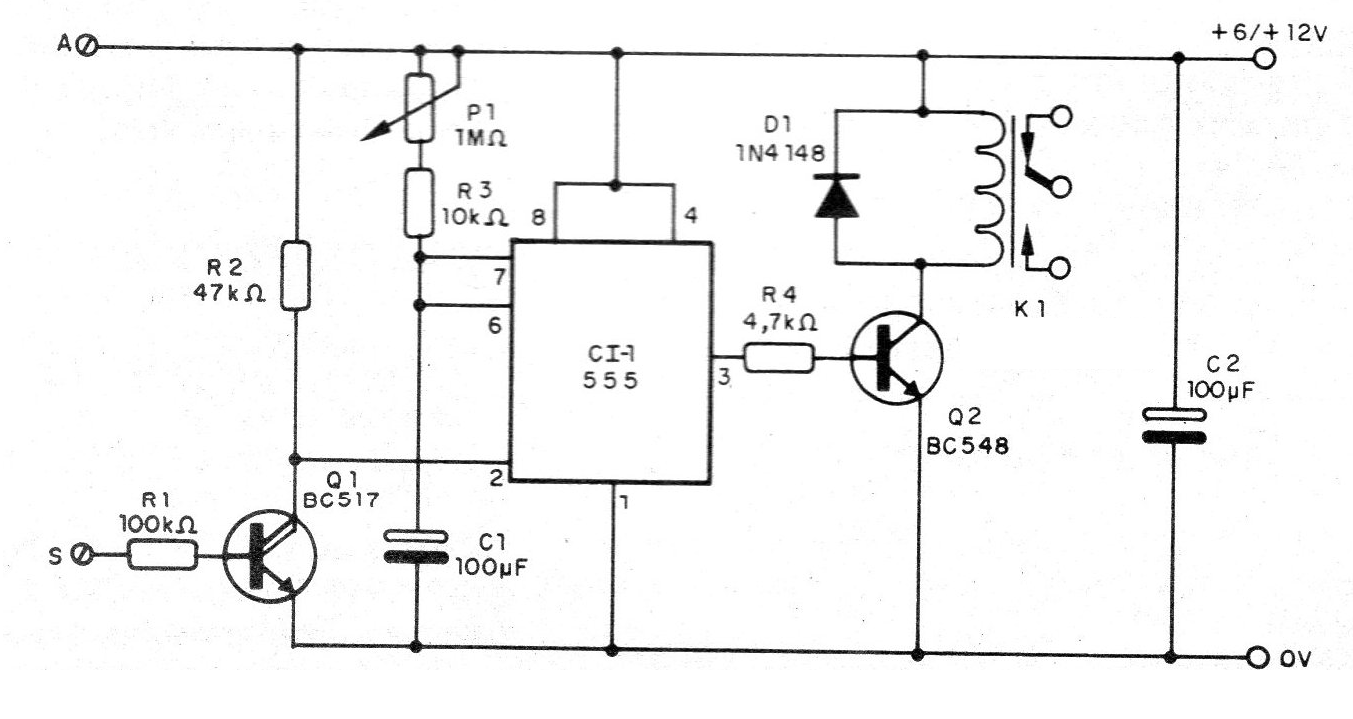

El circuito se muestra en la figura 1.
La base del circuito es un 555 accionado en su conducción por el supertransistor BC517.
Cuando tocamos en el sensor el supertransistor conduce y lleva el perno 2 de disparo del 555 al nivel bajo. Esto hace que la salida del CI en el pin 3 vaya al nivel alto y el transistor Q1 sea saturado, disparando el relé.
El tiempo que la salida permanece en el nivel alto depende del ajuste de P1 y también del valor de C1 que puede tener de 10 a 1000 uF dependiendo de la aplicación.
En los contactos del relé podemos conectar lámparas, alarmas u otros dispositivos que deben ser accionados por el tacto.
El circuito podrá ser alimentado con tensiones de 6 o 12 V según el relé.
Para fuentes fijas (baterías) será interesante conectar el punto A a la tierra para ofrecer recorrido a la corriente de disparo.

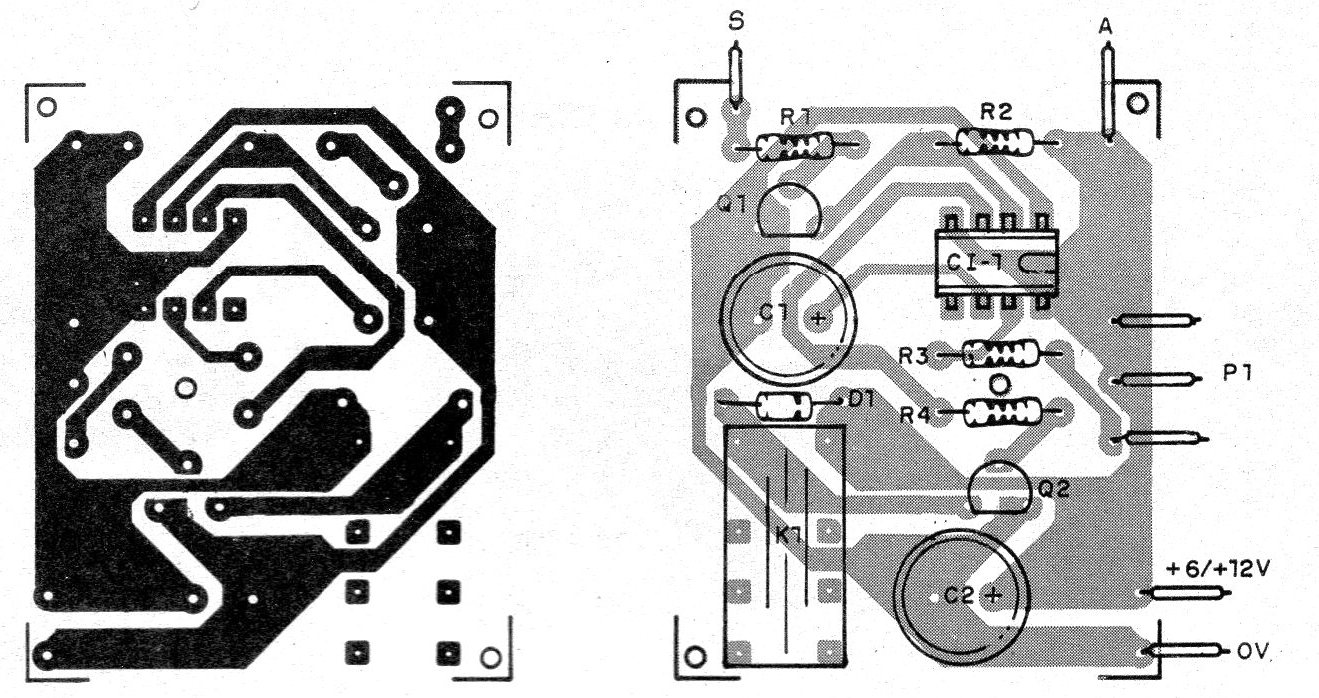

El montaje en una placa de circuito impreso se muestra en la figura 2.
Para el relé y el integrado a sugerimos el uso de sockets.
El cable de conexión al sensor no debe ser largo. Si tiene más de un metro de longitud, debe ser blindado.
