Lo que muchos lectores no imaginan es que cosas interesantes y útiles se pueden hacer con pocos componentes y en poco tiempo. Este es el caso de un aparato que muestra cómo la electrónica aliada a un poco de imaginación puede ayudar en un trabajo de investigación.
En realidad, si el lector pretende ser detective o espía o necesita defenderse de algunos de ellos, la posesión de un "dedo-duro" electrónico puede ser de gran valor.
Dedo-duro, en el lenguaje popular significa "acusador" o alguien que delata algo hecho por otro.
En nuestro caso, tenemos una versión electrónica que puede acusar y memorizar intrusiones o violaciones de un lugar, el toque en un objeto, e incluso la apertura de un cajón o caja.
Si usted sospecha que alguien camina chisporroteando su cajón, su cuarto o su encimera, la instalación de ese aparato revelará si en su ausencia eso ocurrió realmente.
La memorización se realiza por medio de un LED que se encender si el sensor se activa, incluso después de que el intruso deje la ubicación, cierre el cajón o arregla todo como estaba antes.
El circuito es muy sensible y es alimentado por pilas con un consumo muy bajo, por lo que el LED puede permanecer encendido durante horas seguidas después de que alguien toque el sensor, que puede ser un objeto de metal o el tipo de balance.
La elección del sensor dependerá de la aplicación.
Para un sensor de toque, podemos conectar la garra-jacaré que corresponde en el sensor a objetos que deben ser protegidos, manijas de puertas, cerraduras de cajas, etc.
Para un sensor de balance, se puede colocar en una cajita dentro de un cajón.
Si el cajón está abierto, el LED se enciende por el balance del sensor y así permanece.
Por supuesto, el sensor debe estar siempre oculto, para no ser descubierto por intrusos.

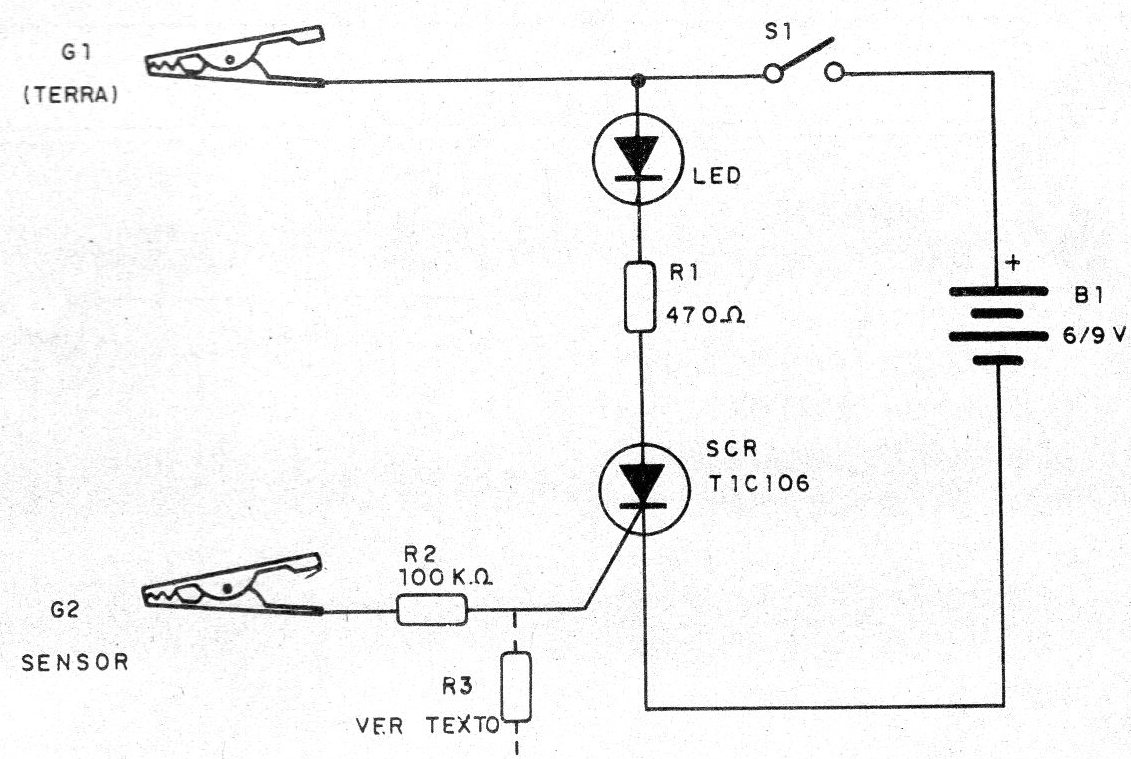

En la figura 1, tenemos el diagrama completo del aparato.

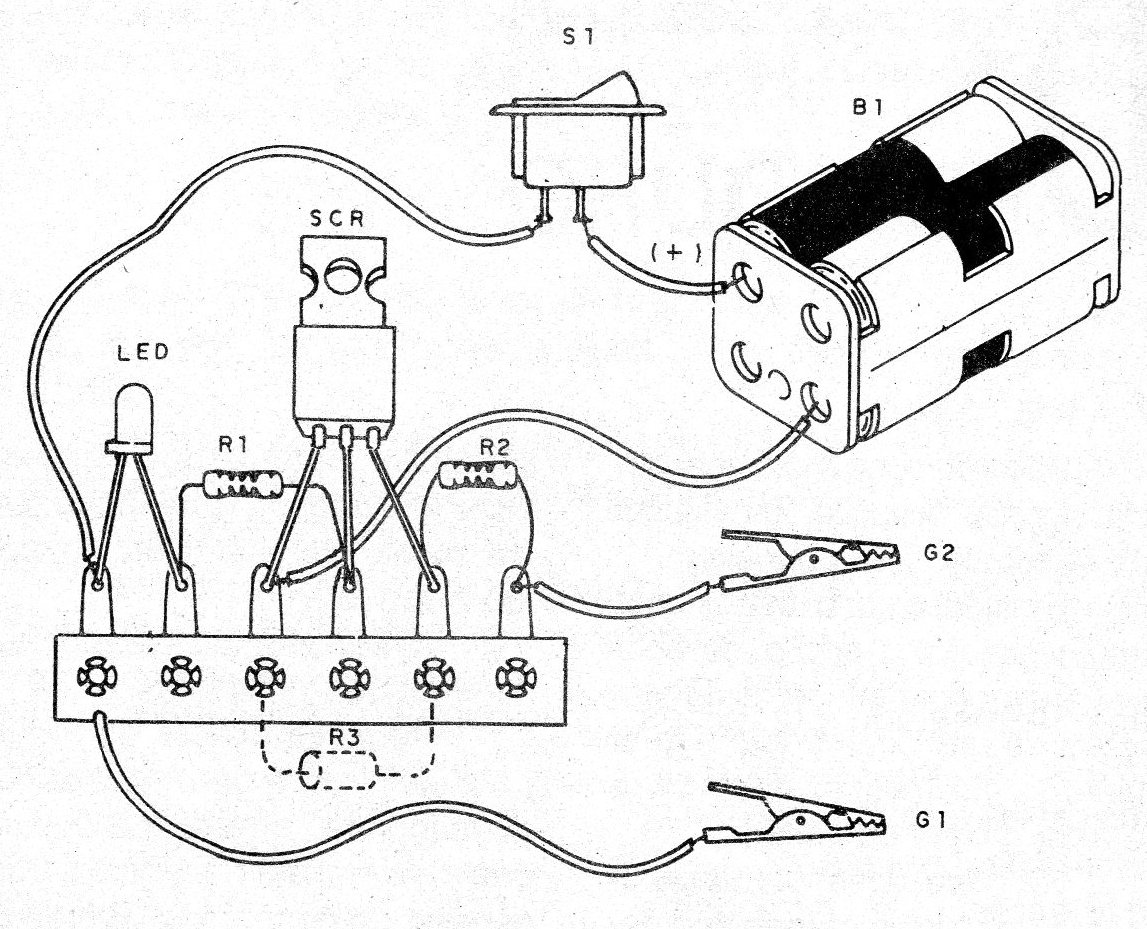

Podemos también utilizar un puente de terminales como soporte para los componentes, ver disposición en la figura 2.
El LED puede ser de cualquier color y los resistores son comunes.
R3 será necesario sólo si se observa una sensibilidad excesiva y es necesario reducirla.
El SCR es cualquiera de la serie 106.
Los cables de conexión a los sensores ya la tierra no pueden ser demasiado largos para que no haya disparos erráticos.
No debemos usar como sensores objetos muy grandes (coches, motos) o aún objetos que tengan contacto con la tierra, como refrigeradores, por ejemplo.
Con estos objetos, el disparo ocurre de forma incontrolable.
Para usar, basta con conectar G2 en el objeto a ser protegido o en un sensor (placa de metal) y G, a cualquier objeto de gran porte en contacto con la tierra.
Otra manera es conectar G1 y G2 en un sensor de balance (péndulo).
La prueba de funcionamiento se puede hacer por el simple toque del sensor o del balance del péndulo.
Para rearmar el circuito, basta con abrir por un momento S1 y luego volver a conectarlo.
El circuito también puede ser alimentado por batería de 9 V pero en este caso será interesante aumentar R1 a 1,2 k ohmios o 1,5 k ohmios para reducir el consumo y así prolongar la autonomía de la fuente de energía.
Lista de material
Semiconductores:
SCR - TlC106 o equivalente diodo controlado de silicio
LED1 - LED rojo o de otro color
Resistores: (1/8 W, 5%)
R, - 100 k ohms (marrón, negro, amarillo)
R2 - 470 ohms (amarillo, violeta, marrón)
R3 - 47 k ohms (amarillo, violeta, naranja)
Varios:
Puente de terminales, soporte de pilas o conector de batería, garras-jacaré, caja para montaje, hilos, soldadura, etc.
