Oscilador
Este circuito se caracteriza por el hecho de que la frecuencia de oscilación es determinada por la propia cápsula cerámica. Operando en su frecuencia de resonancia, el bocadillo presenta mayor rendimiento, produciendo así un sonido de mayor intensidad.

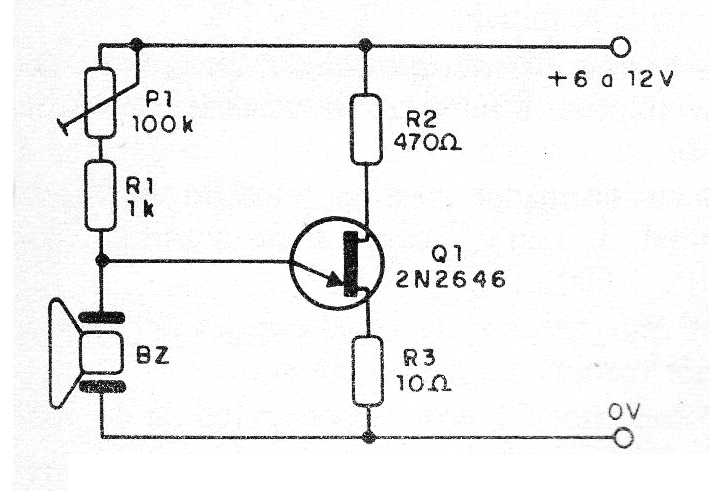

El potenciómetro controla sólo el punto de oscilación, sirviendo así como una especie de control de volumen. El buzzer es una cápsula cerámica de alta impedancia. En la figura 1 tenemos el diagrama completo del oscilador.

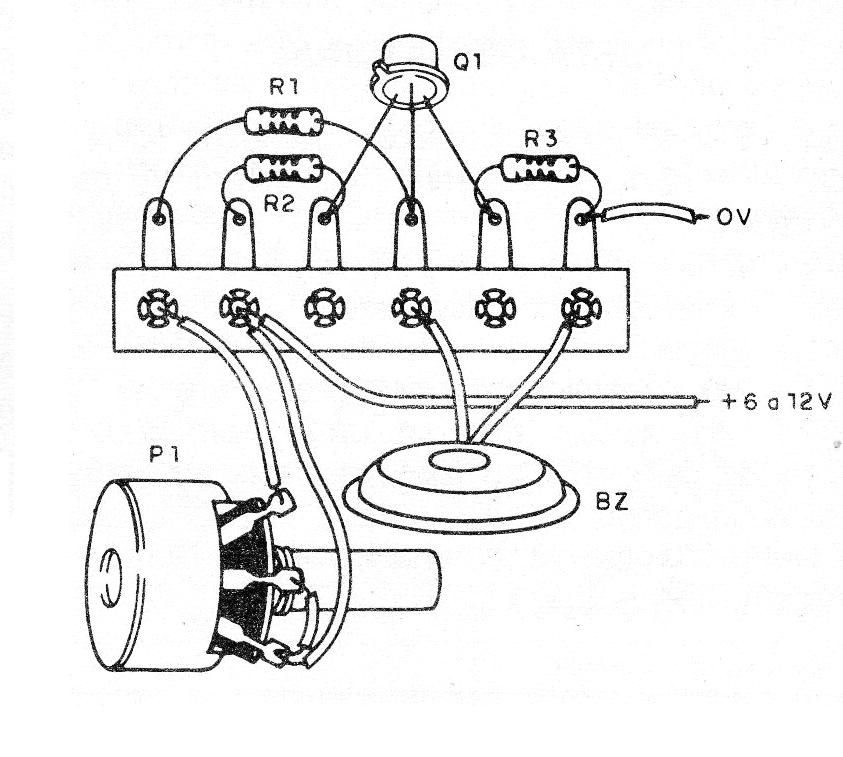

El montaje se puede realizar basándose en un pequeño puente de terminales o en una matriz de contactos. En la figura 2 mostramos el montaje en puente de terminales.
La alimentación se puede realizar con tensiones de 6 a 12 V obtenidas de pilas, batería o fuente. Este circuito puede ser utilizado en señalización, sistemas de llamada y pequeñas alarmas.
Lista de material
Q1 - 2N2646 - transistor unijuntura
BZ - Transductor de cerámica
P1 - 100 k ohms - potenciómetro
R1 - 1 k ohms x 1/8 W - resistor - marrón, negro, rojo
R2 - 470 ohms x 1/8 W - resistor - amarillo, violeta, marrón
R3 - 10 ohms x 1/8 W - marrón, negro, negro
Varios: soporte de pilas, conector de batería o fuente, puente de terminales, hilos, soldadura.
