Con este circuito es posible encender lámparas fluorescentes de 5 a 40 W, incluso aquellas ya debilitadas para funcionar en la instalación normal, usando pilas comunes.
La explicación con menor potencia está en el circuito que genera una tensión muy alta, pero la corriente disponible es pequeña dada la capacidad de las pilas usadas.
Este circuito se puede utilizar en un sistema de iluminación de emergencia, en señalización y otras aplicaciones. La alimentación puede provenir de pilas medias o grandes, o de una batería de 12 V. No se deben utilizar pilas pequeñas, ya que el consumo elevado del aparato se va a agotar rápidamente.

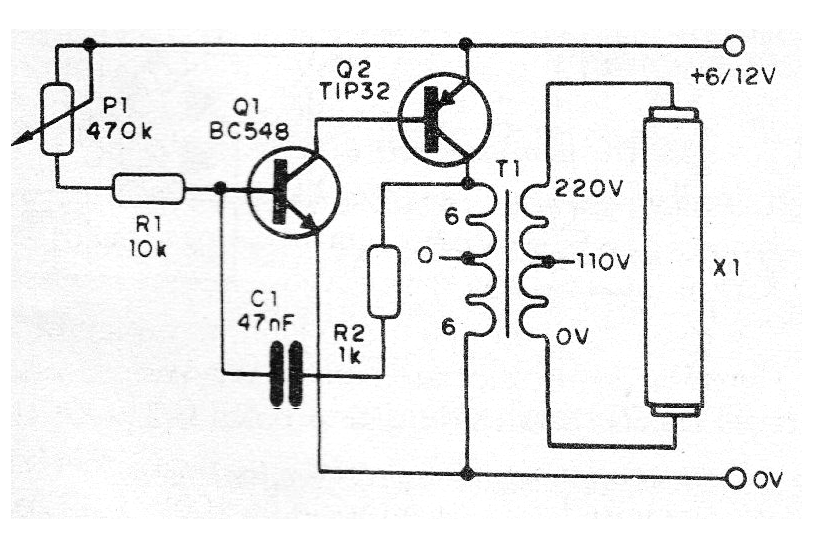

En la figura 1 tenemos el diagrama completo del variador.

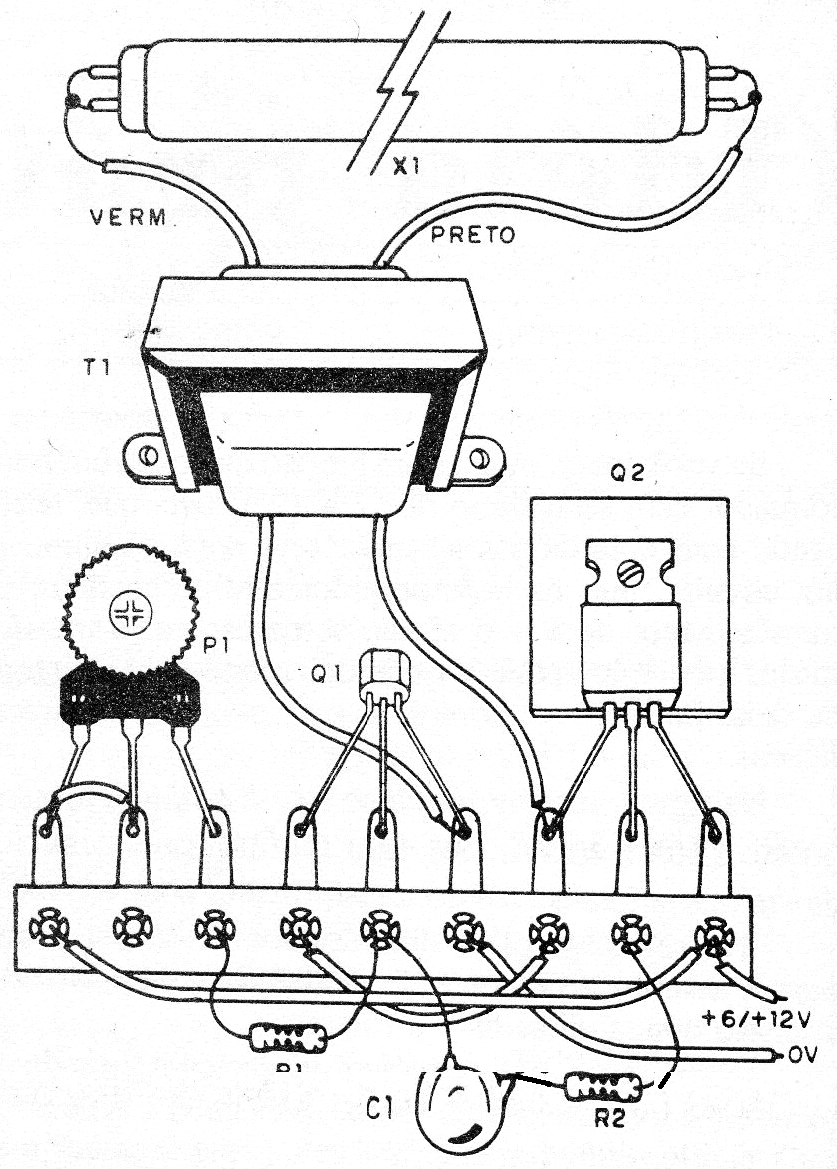

En la figura 2 tenemos el montaje en puente de terminales.
El transformador es del tipo utilizado en pequeñas fuentes de alimentación con bobinado primario de 110 V o 220 V y secundario de 6 a 12 V con corriente de 200 a 500 mA. La lámpara puede tener potencias de 5 a 40 W, pero no se enciende con brillo máximo.
El transistor de potencia debe estar dotado de radiador de calor y el conjunto puede instalarse en una pequeña caja plástica. Tenga cuidado de no tocar los cables que van a la lámpara, ya que la alta tensión puede causar golpes desagradables.
Lista de material
Q1 - BC548 - transistores NPN de uso general
Q2 - TIP32- transistor PNP de potencia
P1 - 470 k ohms - trimpot
T1 - Transformador - ver texto
X1 - Lámpara fluorescente de 5 a 40 W
R1 - 10k ohms x 1/8 W-resistor - marrón, negro, naranja
R2 - 1 k ohms x 1/8 W - resistor - marrón, negro, rojo
C1- 47 nF- capacitor cerámico o poliéster
Varios: puente de terminales, caja para montaje, hilos, soldadura, etc.
