Si en la oscuridad tropiezas varias veces en objetos de tu casa antes de llegar al interruptor de luz, ¿por qué no señalizarlo para facilitar su ubicación? Este simple circuito que se puede incrustar en cualquier interruptor presenta un consumo de energía extremadamente bajo (menos de 0,01 W) y utiliza pocos componentes de bajo costo.

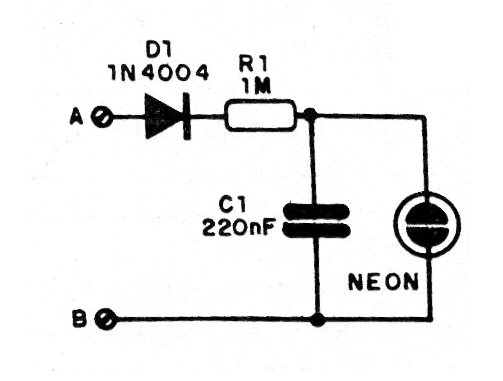

Cuando el interruptor se apaga, el indicador se acciona, haciendo que la pequeña lámpara de neón parpadeante. En la figura 1 tenemos el circuito completo del indicador. El condensador C1 es de poliéster con al menos 100 V de tensión de trabajo, para cualquier red, 110 V o 220 V.

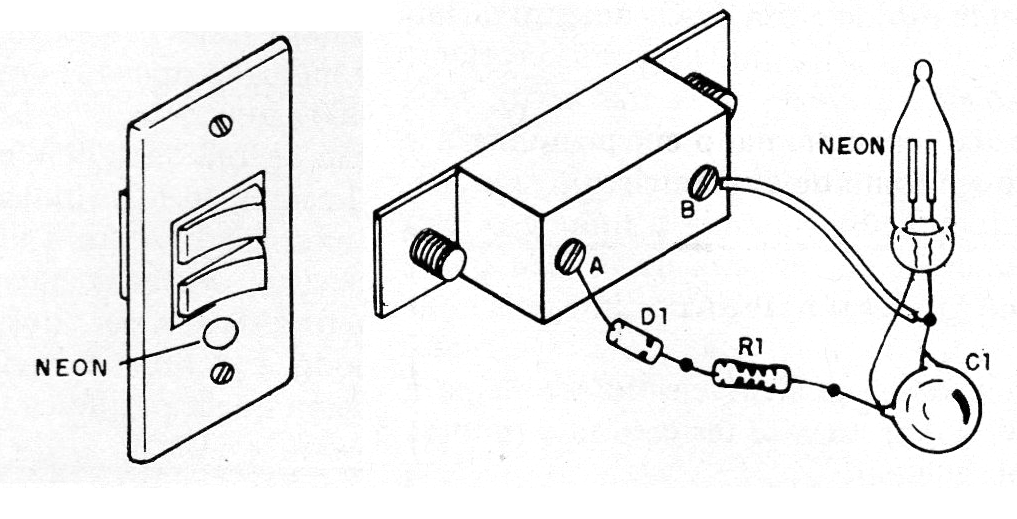

En la figura 2 mostramos la instalación del circuito en un interruptor común de pared.
Lista de material
D1- 1N4004 (110 V) o 1N4007 (220 V) - diodo de silicio
R1 - 1 M ohms x 1/8 W - resistor - marrón, negro, verde
C1- 220 nF x 100 V o más - capacitor de poliéster
NE-1 - Lámpara neón NE-2H o equivalente
Varios - hilos, soldadura, etc.
