Una lámpara de neón y algunos componentes de chatarra pueden resultar en un interesante parpadeante decorativo de bajo consumo de energía. Usted podrá usarlo para decorar su habitación que no quedará totalmente a oscuras durante la noche o ponerlo en juguetes como, por ejemplo, miniaturas.
Una característica importante de este simple parpadeante PE es su bajo consumo de energía, inferior a 0,01 W, lo que significa que incluso dejándolo permanentemente conectado, no habrá aumento perceptible en su cuenta de energía.
Además de la lámpara de neón, sólo se utilizan tres componentes, pudiendo ser encontrados en su chatarra.
Funcionamiento
Lo que tenemos es un oscilador de relajación con lámpara neón donde la resistencia R1 y el capacitor C1 determinan la frecuencia de los intermitentes.
La lámpara de neón sólo ioniza con algo alrededor de 80 V de tensión, por lo que el aparato sólo funcionará en la red de 110 V o 220 V. Puede cambiar C1 para cambiar la velocidad de los intermitentes según su voluntad.
El diodo D1 tiene por función proporcionar la corriente continua que carga el condensador y mantiene las oscilaciones.
Montaje

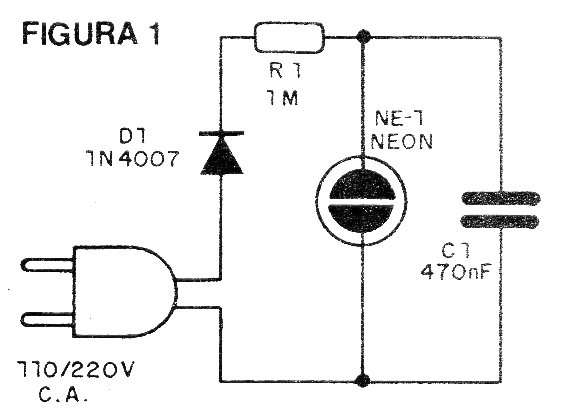

En la figura 1 tenemos el diagrama del aparato.

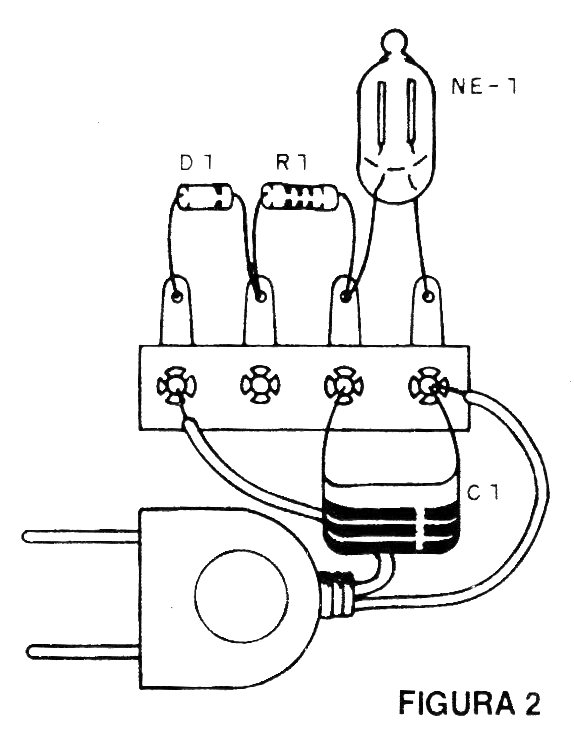

En la figura 2 tenemos su montaje en un puente de terminales.
El diodo D1 puede ser el 1N4004 para la red de 110 V y el 1N4007 para la red de 220 V. La resistencia de 1 M no es crítica. Si el valor, en realidad puede quedar entre 470k y 2,2 M.

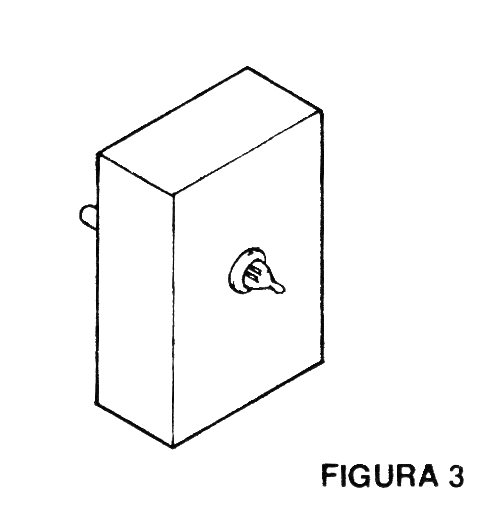

Para el capacitor C1 tenemos varias posibilidades. Se puede utilizar un poliéster de 220 nF a 1 uF con tensión a partir de 100 V o tipos antiguos de aceite de 0,1 a 0,47 uF. En la figura 3 damos una sugerencia de caja para montaje.
Lista de materiales
NE-1 - lámpara de neón
D1- 1N4004 (110 V) o 1N4007 (220 V) - diodo de silicio
C1- capacitor - ver texto
R1- 1 M - resistor (marrón, negro, verde)
Varios:
Puente de terminales, cable de fuerza, soldadura.
