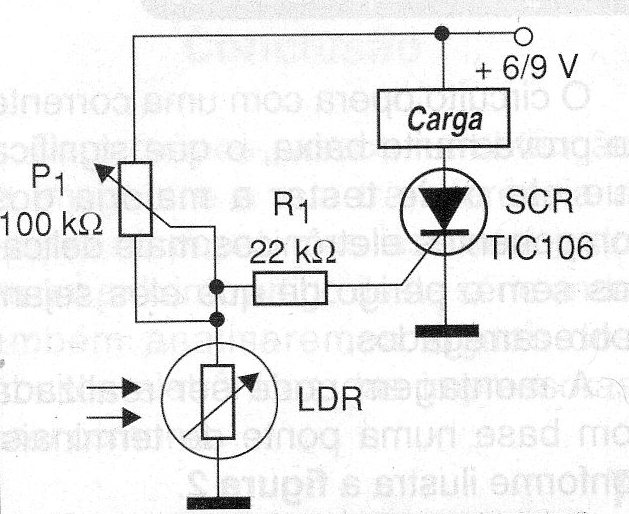

La figura 1 muestra un circuito fotoeléctrico simple que cualquiera puede ser usado en alarmas y en demonstraciones.

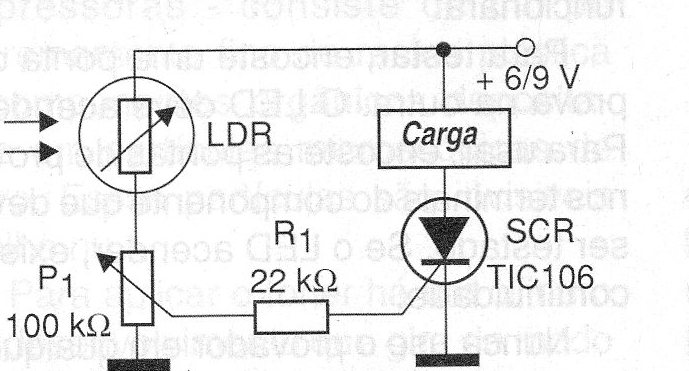

Este circuito acciona un relé cuando un pulso de luz incide sobre el sensor, que no es más que un LDR común. Si la posición del sensor es cambiada, como se muestra en la figura 2, la alarma se activará cuando hacemos humbra sobre ele.

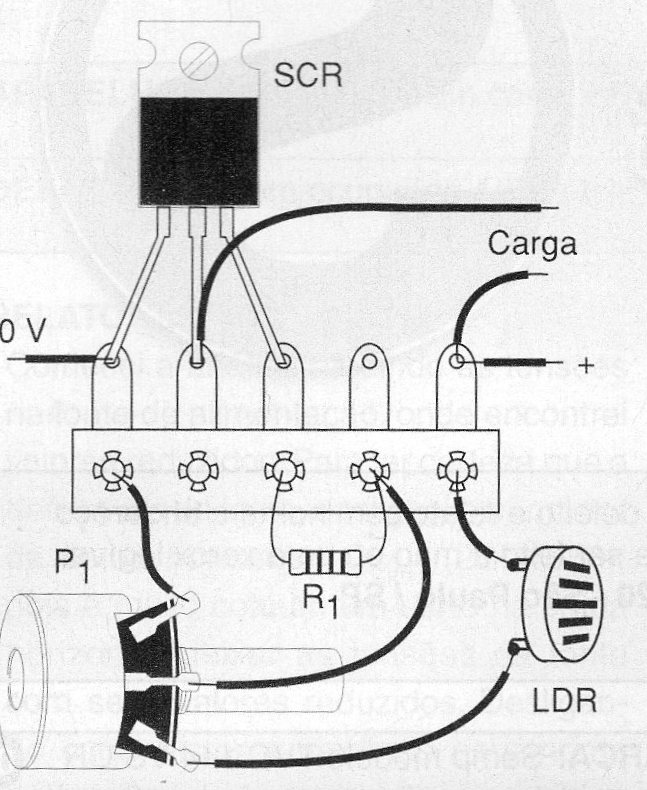

Como es circuito muy simple, su montaje se puede realizar sobre un puente de terminales, como se muestra en la Figura 3.
La carga alimentada puede operar con corrientes de hasta 3, pero por encima de 500 mA el SCR debe ser montado en un radiador de calor.
También es importante tener en cuenta que hay una caída de tensión 2 V a través de la SCR cuando se dispara, lo que significa que la carga de recibir 2V menos energía cuando se produce el disparo.
Por lo tanto, si la carga es de 6 V es necesario que el circuito se alimente con al menos 8 V. En el caso de una tensión de 9 V es ideal. Para una carga de 12 V ligera diferencia no será necesario compensar pues la carga funciona bien con 10 V.
P1 hace que el ajuste de la sensibilidad. Para mayor sensibilidad y directividad el LDR puede ser instalado en un pequeño tubo de opaco.
Observamos que este circuito tiene traba. Cuando se enciende la luz o sombra, el SCR se mantiene disparado incluso después de que la sombra de la luz haber sido retirado del sensor. Para desactivar el circuito debe detener por un momento alimentaciõn.
Lista de los materiales
SCR - TIC106 (cualquier sufijo) - diodo controlado de silicio
LDR - cualquier LDR común
Cargar - véase el texto
P1 - 100 k ohms - potenciómetro de ajuste o una olla
R1 - 22 k ohms x 1/8 W - RESISTENCIA - rojo, rojo, naranja
Varios:
Puente de terminales, radiador de calor para lo SCR, soldadura, etc.
