Este inyector de señales consiste en un oscilador de relajación con transistores unijuntura. El circuito tiene control de frecuencia y también para la intensidad de la señal.
El rango de frecuencias generado va de 100 Hz a 2 kHz aproximadamente, pero puede ser cambiado con el cambio de C1.El circuito, sin embargo, no oscilará por encima de unos 200 kHz.
La alimentación se realiza por una batería de 9 V con un consumo muy bajo. El aparato puede instalarse en una caja plástica para mayor facilidad de uso.

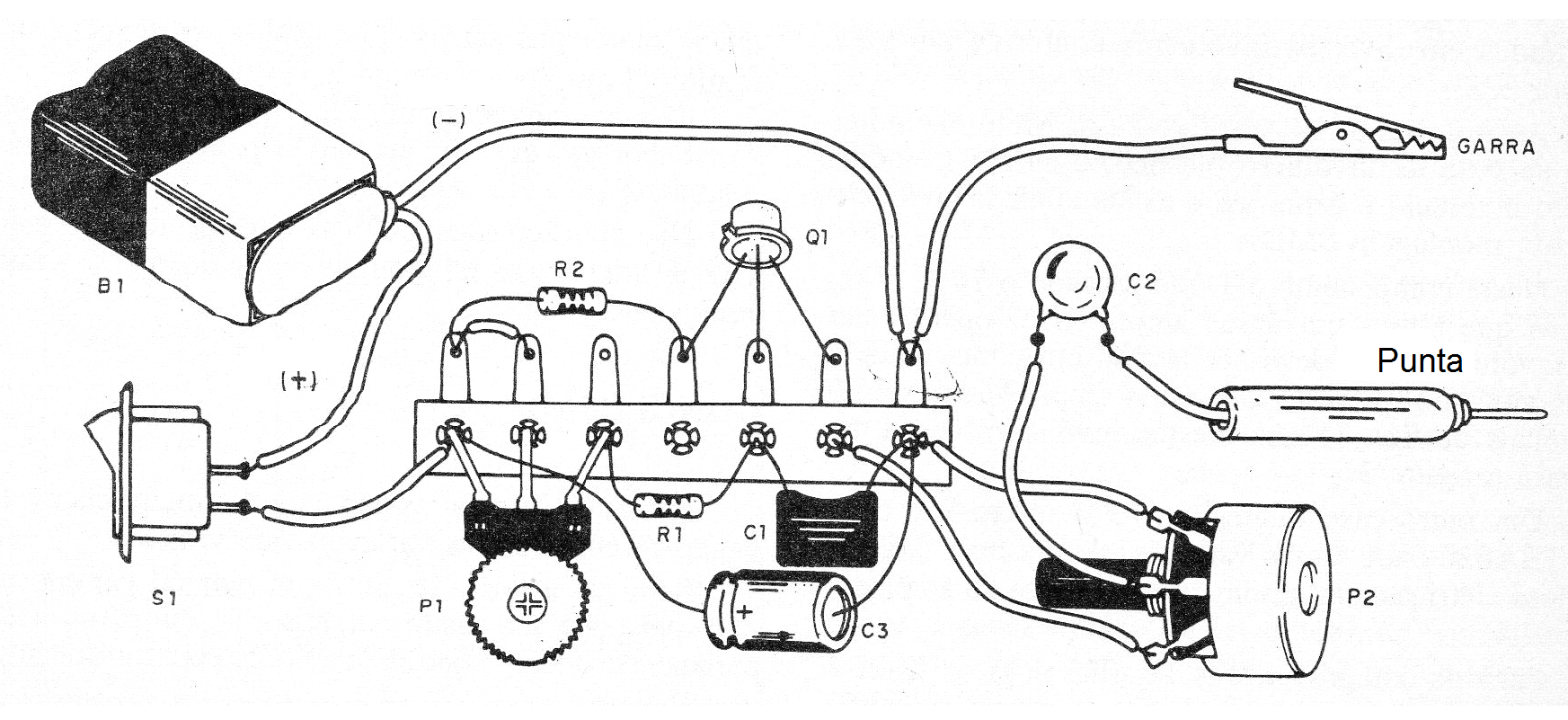

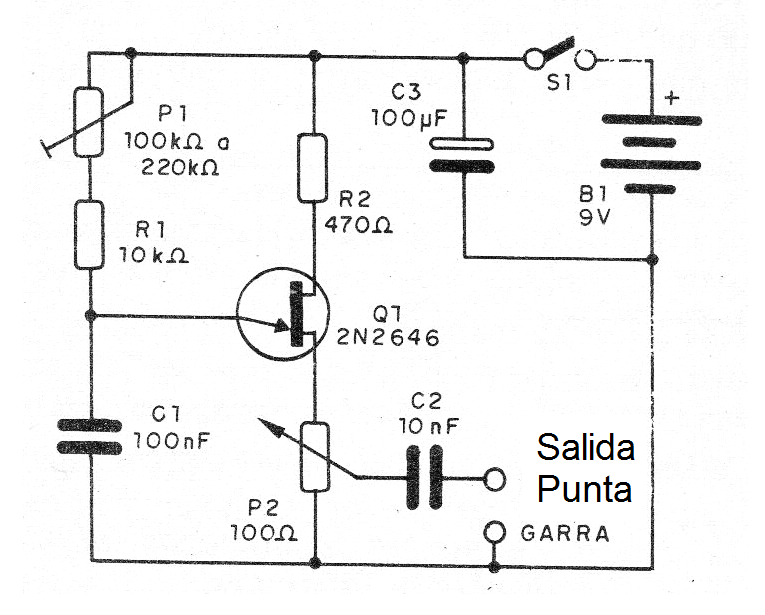

En la figura 1 tenemos el diagrama completo del inyector. El montaje en un puente de terminales se muestra en la figura 2.
El transistor debe ser el 2N2646 y los potenciómetros tanto pueden ser lineales como logarítmicos. Los resistores son de 1/8 W o ¼ W y los capacitores comunes. Para las salidas sugerimos la utilización de la garra jacaré y una punta de prueba.
Lista de materiales:
Q1 - 2N2646 - transistores unijuntura
S1 - Interruptor simple
B1 - 9 V-batería
P1 - 100 o 220 k ohms - pote o trimpot
P2 - 100 ohmios - potenciómetro
R1 - 10 k ohms - resistor - marrón, negro, naranja
R2 - 470 ohms- resistor - amarillo, violeta, marrón
C1- 100 nF- capacitor cerámico o poliéster
C2 - 10 nF- capacitor cerámico o poliéster
C3 - 100 uF - capacitor electrolítico - 12 o 16 V
Varios:
Puente de terminales, caja para montaje, conector de batería, botones para los potenciómetros, hilos, soldadura, etc.
