Con sólo dos transistores podremos tener un simple amplificador experimental de baja potencia. Con él podemos excitar un altavoz pequeño, obteniendo algunos miliwatts de potencia a partir de fuentes de señal como micrófonos de electreto, cápsulas cerámicas, pequeños radios, osciladores, etc.

El amplificador también se puede utilizar como un seguidor de señales y audio y su alimentación tanto puede ser hecha por pilas como fuente. Podemos alimentarlo con tensiones de 3 a 6 V y la corriente consumida estará entre 50 y 200 mA.

Como se trata de una configuración muy simple, el rendimiento no es grande, consistiendo mucho más en un montaje experimental que para la elaboración de aparatos que requieran calidad de potencia.

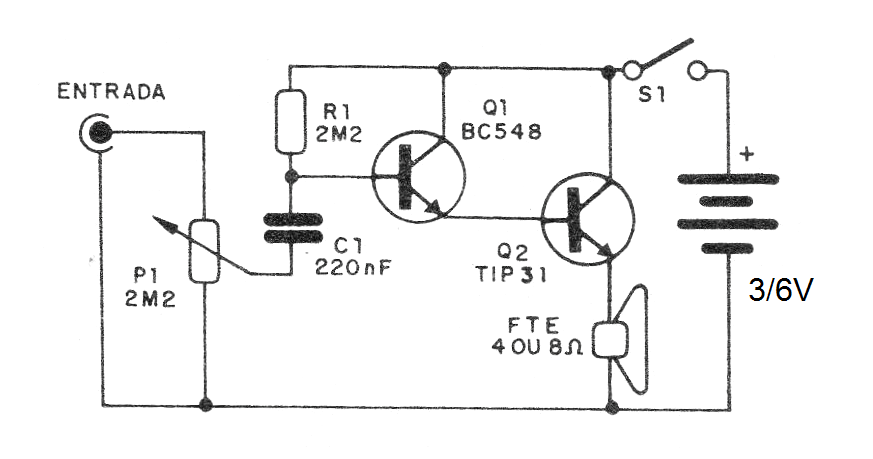

En la figura 1 tenemos el diagrama del amplificador.



Figura 1- Diagrama del amplificador
Figura 1- Diagrama del amplificador | Clique na imagem para ampliar |

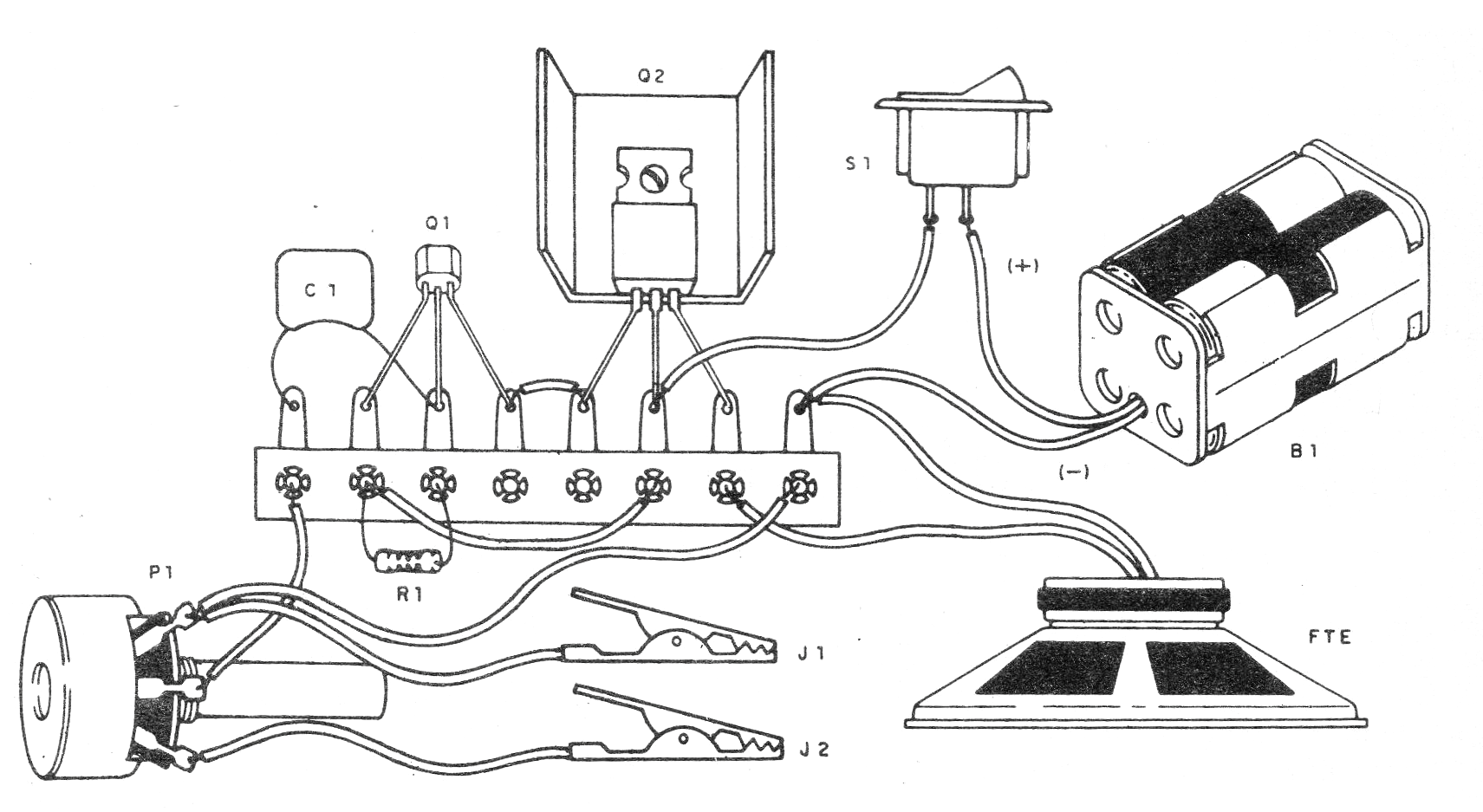

El montaje basado en un puente de terminales se muestra en la figura 2.



Figura 2 - Montaje en un puente de terminales
Figura 2 - Montaje en un puente de terminales | Clique na imagem para ampliar |





El radiador de calor en el transistor Q2 será necesario si el circuito se alimenta con 6 V o más. Podemos utilizar hasta 12 V de tensión, pero este caso no debemos usar pilas, pues el consumo sería muy alto y ellas se agotar con facilidad. Es interesante cambiar R1 entre 1 M y 4M7 experimentalmente para obtener el mejor sonido con el menor consumo.

ParaQ1 podemos usar cualquier NPN de uso general como el BC548 y para Q2 PNPs de potencia como el TIP32. Los transistores antiguos también pueden ser experimentados, como los tipos de germanio.

Para probar el amplificador, basta con conectar su entrada a una fuente de señal, ajustándose P1 al volumen deseado. Un altavoz instalado en un pequeño altavoz mejorará el sonido. Si el volumen es demasiado bajo es porque la fuente de señal es insuficiente para excitarlo.





Lista de material



Q1- BC548 - transistores NPN de uso general

Q2- TIP32- transistor PNP de potencia

S1 - Interruptor simple

B1- 3 a 9 V - pilas o fuente

P1- 2M2 - potenciómetro

FTE-altavoz de 4 ó 8 ohms- por lo menos 10 cm

R1- 2M2 x 1/8 W-resistor - rojo, rojo, vede

C1- 220 nF- capacitor cerámico o poliéster

Varios: puente de terminales, soporte de pilas o fuente, disipador para el transistor, garras jacaré, botón para el potenciómetro, caja para montaje, hilos, soldadura, etc.
