Este oscilador Hartley experimental produce señales en el rango de 500 kHz a 1,5 MHz, sirviendo para estudiar cómo funciona este tipo de oscilador y también las propiedades de los circuitos resonantes. Su señal se puede captar en un radón de ondas medias.
Este oscilador emite su señal a una radio de ondas medias a una distancia que puede llegar a algunos metros.
Con él podemos estudiar cómo funciona este tipo de oscilador y también los circuitos resonantes.

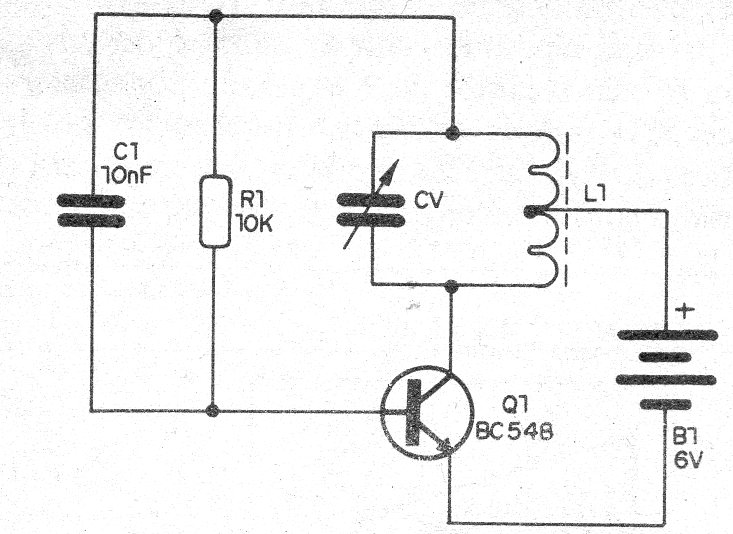

En la figura 1 tenemos su circuito completo.

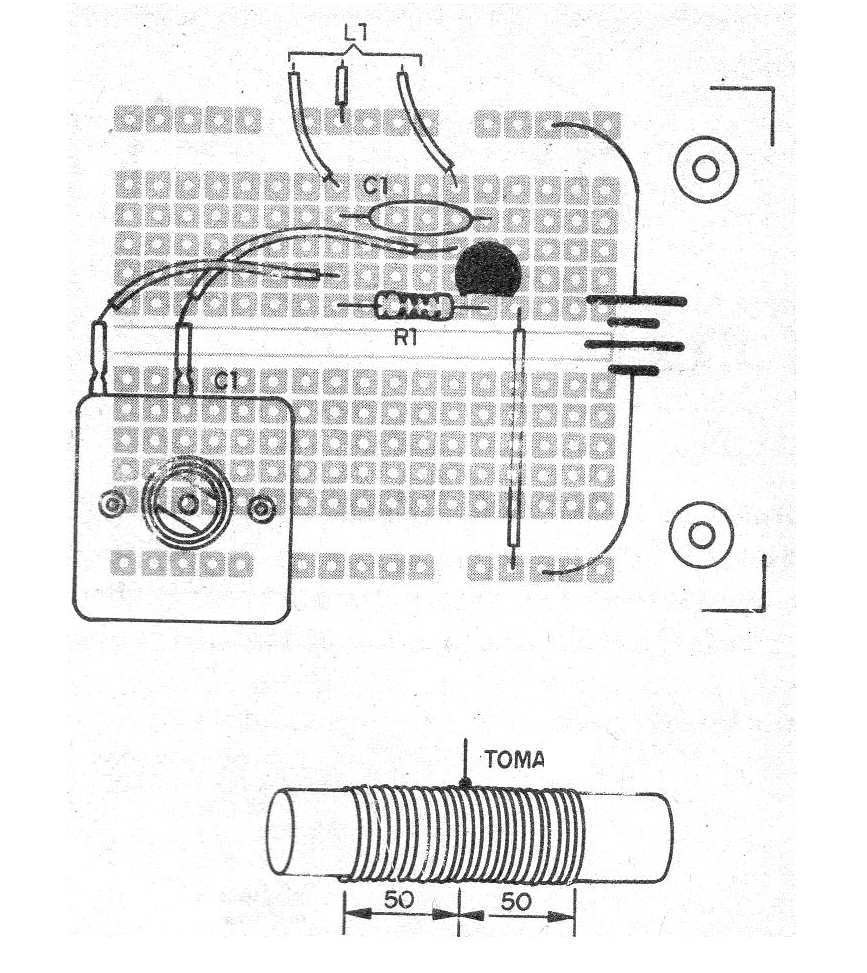

El montaje en una matriz de contactos se realiza como se muestra en la figura 2.
La bobina está formada por 40 + 40 espiras de hilo de espesor entre 28 y 32 en un bastón de ferrita.
El capacitor variable puede ser aprovechado de una radio de ondas medias fuera de uso.
El resistor es de 1/8 W y el capacitor fijo debe ser cerámico.
Se puede conectar una antena, formada por un pedazo de hilo de 1 m a 5 metros de longitud al colector del transistor.
Para utilizar, sintonice un radio de ondas medias fuera de estación en las cercanías y ajuste CV para capturar la señal del oscilador.
Lista de material
Q1 - BC548 - transistores NPN de uso general
L1 - Bobina - ver el texto
CV - capacitor variable - ver texto
B1 - 6 V - 4 pilas
C1 - 10 nF - capacitor de cerámica
R1 - 10 k ohmios - resistor - marrón, negro, naranja
Varios:
Matriz de contactos, soporte de pilas, hilos, soldadura, etc.
