Usted puede montar su propio sistema de sonido con un altavoz para medios y graves (alto rango) y un altavoz de agudos (tweeter), mejorando con ello la calidad de reproducción de su amplificador, pero para ello será necesario un divisor De frecuencias.
El divisor de frecuencias que describimos separa los agudos para el tweeter quedando los graves y medios disponibles para el otro altavoz. Se trata de un filtro de audio de simple montaje que puede funcionar con potencias de hasta 50 Wrms por canal.

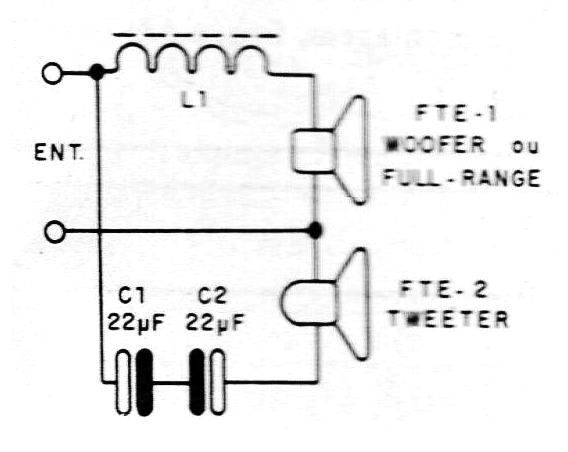

Por supuesto, los altavoces deben ser capaces de soportar la potencia de su amplificador. En la figura 1 tenemos el diagrama del filtro que utiliza sólo tres componentes además de los altavoces.

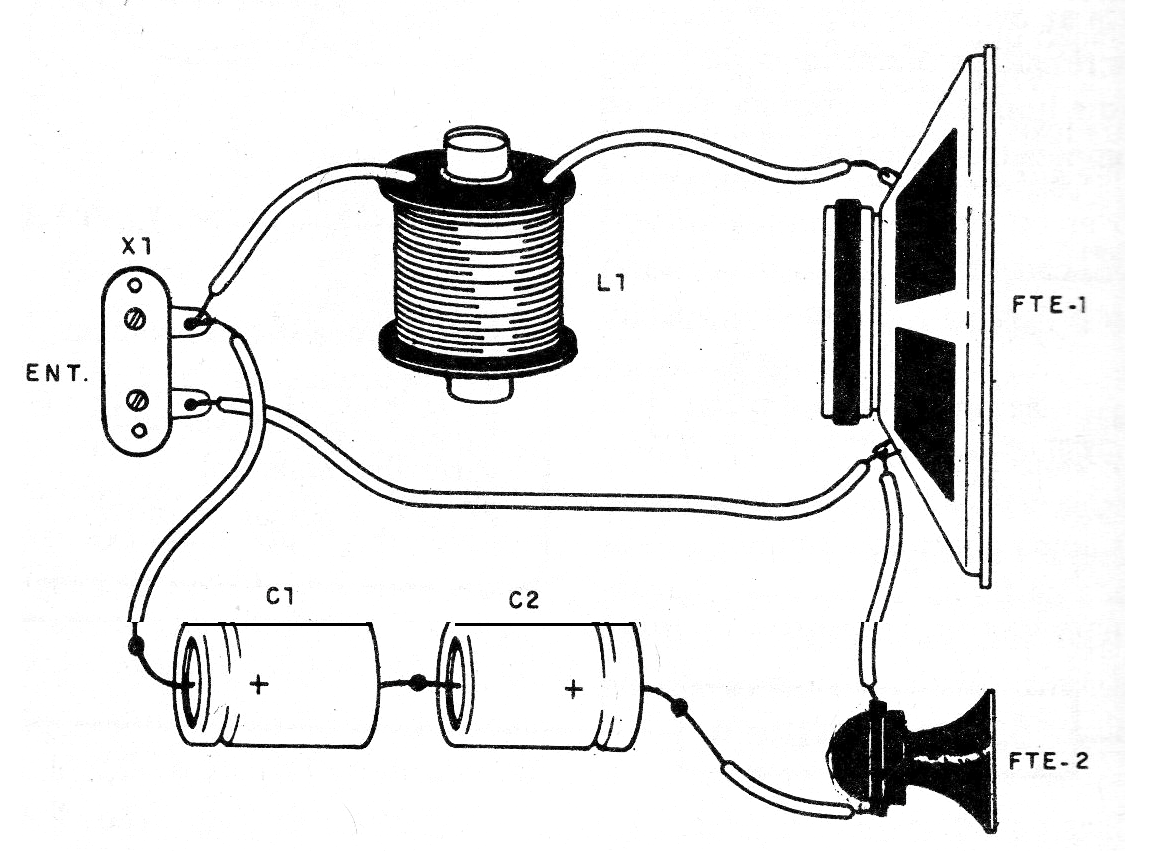

En la figura 2 tenemos el aspecto del montaje.
El sistema puede funcionar con altavoces de 4 ó 8 ohms. La bobina está formada por 150 espiras de hilo 22 o 24 AWG en un carrete de aproximadamente 3 cm de altura con un pequeño bastón de ferrita en su interior.
Los capacitores C1 y C2 son de 22 uF x 50 V conectados en oposición. También se puede utilizar un solo condensador de 10 uF despolarizado.
Lista de material
L1- Bobina- ver el texto
C1, C2 - 22 uF x 50 V - capacitores electrolíticos
FTE1 - Woofer o full-range - altavoz de graves y medios
FTE2 - Tweeter - Altavoz de agudos
Varios:
Hilos esmaltados, material para la bobina, terminales, caja para instalación de los altavoces,
