Los pequeños altavoces se pueden utilizar como micrófonos sensibles en muchas aplicaciones prácticas. Sin embargo, estos micrófonos no poseen una señal suficientemente intensa para excitar un amplificador común, exigiendo el uso de un preamplificador. Lo mismo ocurre con muchos micrófonos de baja impedancia, como los utilizados en grabadores.
El circuito que describimos permite el uso de un pequeño altavoz de 2,5 a 5 cm como micrófono o un micrófono magnético de baja impedancia con amplificadores comunes que necesiten al menos 100 mV para excitación.
Alimentado por 4 pilas o batería, el consumo de este aparato es muy bajo, lo que significa una gran durabilidad para la fuente de energía.

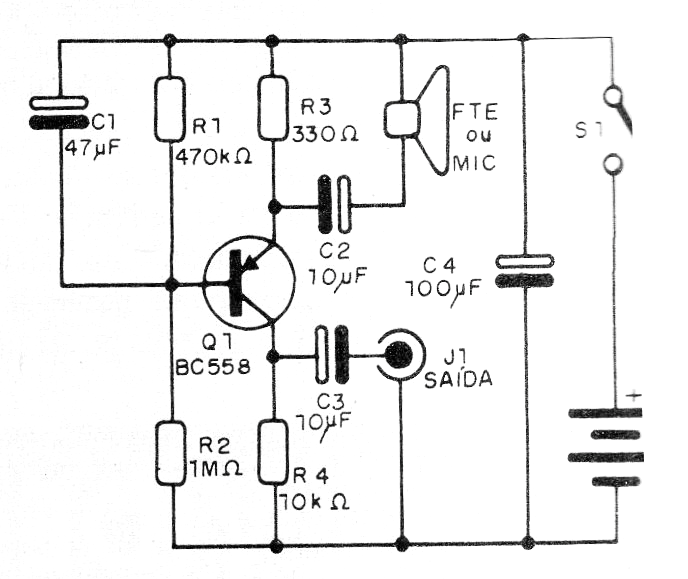

En la figura 1 tenemos el diagrama completo de este preamplificador para micrófono de baja impedancia.

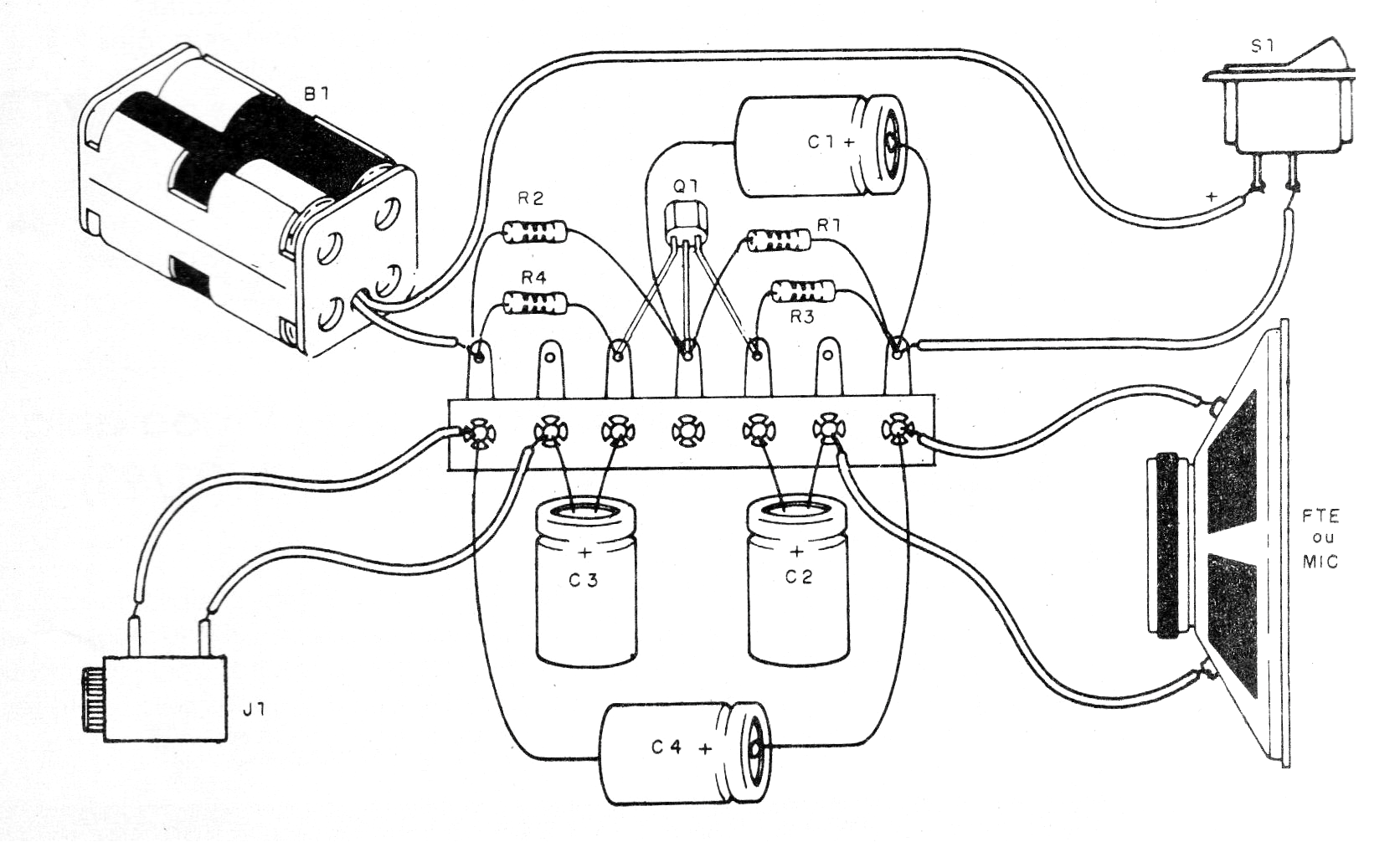

En la figura 2 tenemos el montaje realizado sobre la base de un puente de terminales.
El transistor es un BC558 o cualquier equivalente PNP. Para la salida se debe utilizar un cable blindado con enchufe de acuerdo con la entrada del amplificador.
El resistor se puede cambiar para modificar la ganancia del circuito. Su valor puede oscilar entre 4,7 k 22 k. De la misma forma, R3 puede quedar entre 100 ohms y 470 ohms, de acuerdo con la impedancia del altavoz o del micrófono.
Lista de material:
Q1- BC558 - transistores PNP de uso general
S1- Interruptor simple
B1- 6 o 9 V - 4 pilas o batería
MIC - Micrófono de baja impedancia o altavoz
R1 - 470 k ohms x 1/8 W - resistor - amarillo, violeta, amarillo
R2 - 1 M ohms x 1/8 W-resistor - marrón, negro, verde
R3 - 330 ohms x 1/8 W-resistor - naranja, naranja, marrón
R4 - 10 k ohms x 1/8 W-resistor - marrón, negro, naranja
C1- 47 uF- capacitor electrolítico
C2, C3 -10 uF-capacitores electrolíticos
C4 - 100 uF- capacitores electrolíticos
Varios:
Puente de terminales, Jaques y enchufes, caja para montaje, conector de batería o soporte de pilas, hilos, soldadura, etc.
