Si usted es oyente de ondas cortas o simplemente sintoniza alguna estación de ondas medias, pero cerca de su casa existe un potente transmisor de una estación local que interfiere en toda la pista, lo que describimos es un circuito que rechaza la señal de la estación interferente.
El filtro que describimos elimina la señal fuerte de una estación cercana en el rango de ondas medias, y que puede estar extendiendo por el espectro interfiriendo en otras bandas, por ejemplo, de ondas cortas.
Simplemente sintoniza en CV la estación indeseable que su señal será atenuada hasta el punto de no perjudicar la escucha de estaciones más débiles de las bandas de ondas medias y cortas.
Lo que ocurre es que una señal muy fuerte tiende a extenderse por una banda mayor ya que los circuitos del receptor no pueden bloquearlo. Con la ayuda del circuito sintonizado adicional que describimos, podemos reducir la intensidad de la señal antes de que entre en el receptor.

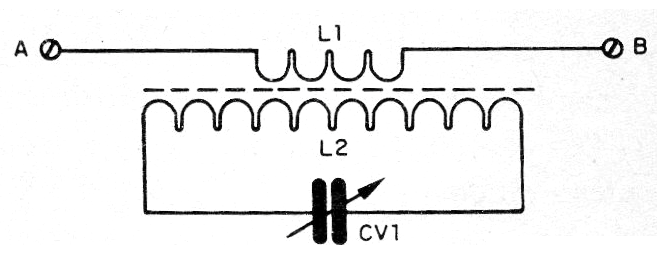

En la figura 1 tenemos el diagrama completo del filtro.

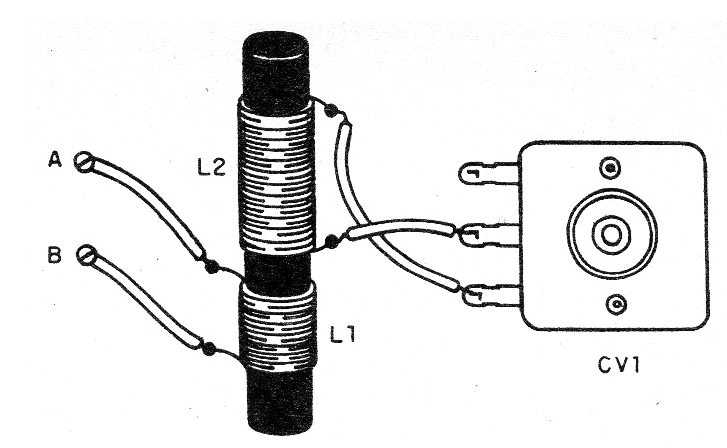

Sólo se utilizan dos componentes y el aspecto del montaje se muestra en la figura 2.
La bobina L1 está formada por 20 espiras de hilo 22 a 28 AWG mientras que L2 consiste en 100 espiras del mismo hilo, las dos enrolladas en un bastón de ferrita de 10 a 20 cm de longitud y alrededor de 1 cm de diámetro.
CV1 es un capacitor variable que se puede obtener en una radio AM transistorizada fuera de uso.
El conjunto se puede montar en una cajón blindado para mayor eficiencia sólo con los puntos A y B accesibles para conectar en el circuito externo. Se conecta a la antena externa y B en la entrada de antena de la radio interferida.
Una vez instalado, ajuste CV1 para obtener el rechazo de la estación interferente.
Lista de material
L1, L2- bobinas - ver texto
CV1 - capacitor variable de radio AM
Varios:
Bastón de ferrita, hilo esmaltado, soldadura, etc.
