Los dínamos de bicicleta consisten en una excelente fuente de energía alternativa cuando se acoplan a los más diversos sistemas mecánicos. Podemos conectarlos a las ruedas de agua, generadores eólicos y otros sistemas mecánicos capaces de suministrar energía para su movimiento.
Sin embargo, uno de los problemas de los dínamos comunes es que su tensión de salida no está regulada variando según la velocidad, entre 0 y más de 15 V, según el tipo.
Para la alimentación de cualquier tipo de equipo electrónico, un exceso de tensión o una tensión inestable es peligrosa, pudiendo causar su quema.
Así, nuestro simple proyecto consiste en un regulador de tensión para dínamos, capaz de trabajar con corrientes de hasta 1 A y proporcionar una tensión de 6 V fija, cuando la entrada varía entre 8 y 15 V. Con el uso de otros circuitos integrados podemos Obtener otras tensiones de salida.
El circuito completo del estabilizador de tensión integrado para dínamos se muestra en la figura 1.
El circuito integrado deberá montarse en un radiador de calor y C1 es un capacitor que sirve como depósito de energía para eliminar las oscilaciones de velocidad del dínamo, como muestra el gráfico de la figura 2.
Observe que el dínamo tiene un sentido correcto de rotación para proporcionar la tensión con la polaridad necesaria para la alimentación del circuito. También hay que tener al menos 2 V por encima de la tensión de salida del regulador para que el circuito integrado funcione convenientemente en su función.
Los capacitores de entrada de 2 200 uF a 47 000 uF se pueden utilizar. Cuanto mayor, mejor será la estabilidad de la tensión de salida, cuando ante grandes oscilaciones de la rotación del dínamo.
También observamos que pequeños motores eléctricos con imanes permanentes también funcionan como dinos, pudiendo suministrar energía cuando se acoplan a un sistema que los haga girar. La potencia suministrada dependerá del motor, así como de su tensión de salida.

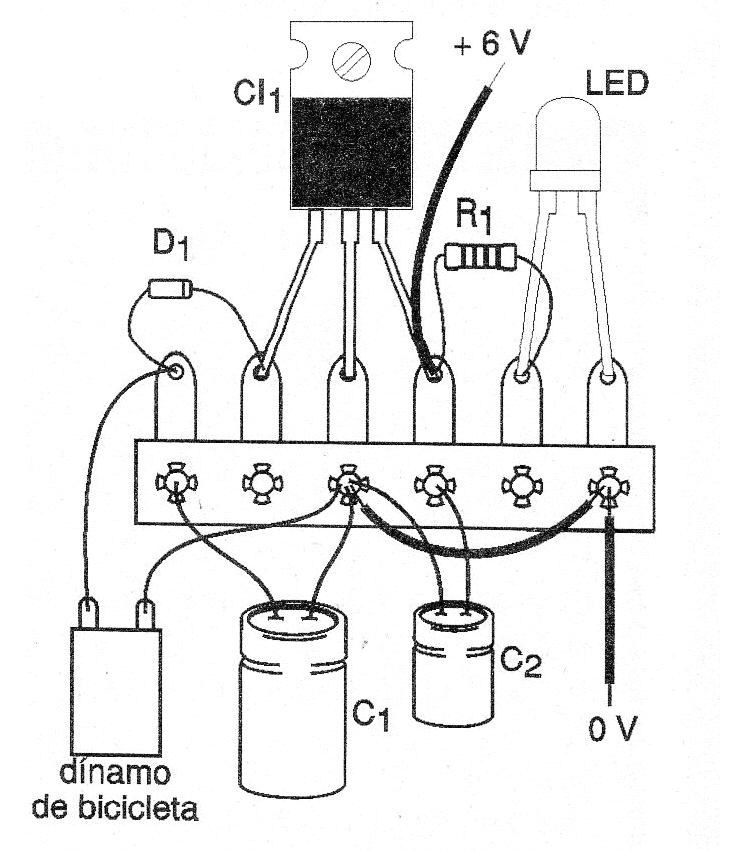

En la figura 3 tenemos el aspecto final del montaje.
Realice pruebas midiendo la tensión de salida y eventuales oscilaciones antes de conectar cualquier equipo electrónico sensible a ese generador.
Lista de material
D - dínamo común en bicicleta o motor DC
D1 - 1N4004 o equivalente - diodo de silicio
C1 - 2 200 uF a 47 000 uF x 35 V - capacitor electrolítico
CI-1 - 7806 (u otro según la tensión de salida) - circuito integrado regulador de tensión
C2 - 10 uF x 12 V - capacitor electrolítico
R1 -4,7 k ohms x 1/8 W - resistor - amarillo, violeta, rojo - opcional
LED - LED rojo común - opcional
Varios:
Hilos, sistema mecánico, puente de terminales, soldadura, disipador para el circuito integrado, etc.
