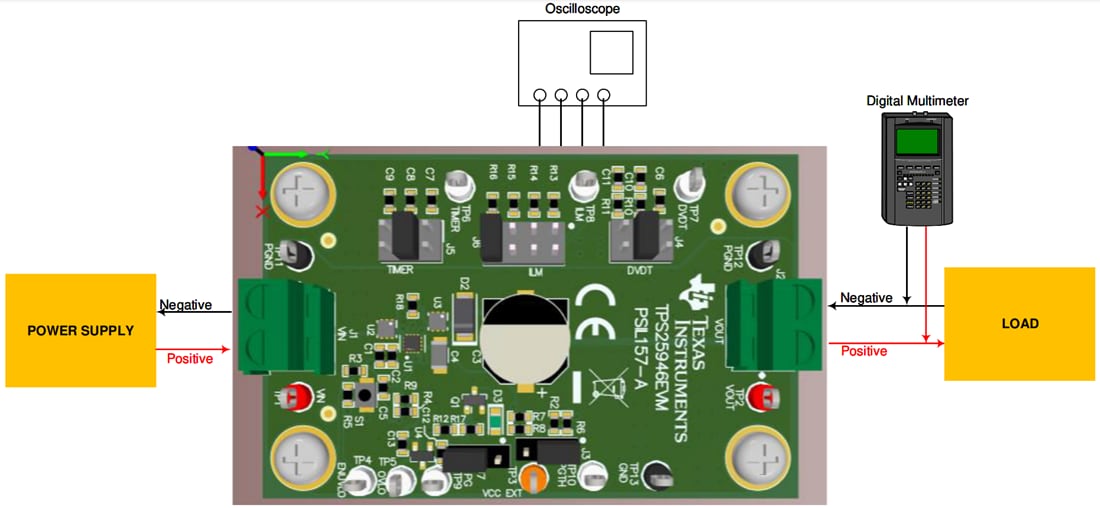

Disponible en Mouser Electronics, la placa de evaluación eFuse TPS25946EVM de Texas Instruments permite la evaluación de los eFuses TPS259460A y TPS259460L de la familia TPS25946. El dispositivo TPS25946 es un eFuse de 2,7 V a 23 V, 5,5 A con un FET integrado de 28,3 mΩ. Este módulo de evaluación viene con configuraciones ajustables de ITimer, dVdt, ILM y PGTH. La alimentación de entrada se aplica al conector J1, mientras que J2 proporciona la conexión de salida para el módulo de evaluación. Los diodos TVS, U2 y U3, brindan protección de entrada contra sobretensiones transitorias, mientras que el diodo Schottky D2 brinda protección de salida para el TPS25946. El diodo TVS U3 es útil para proteger el Texas Instruments TPS25946 durante transitorios causados por un cortocircuito en el conector J1 cuando la corriente fluye desde OUT (conector J2) a IN (conector J1). S1 permite que U1 se reinicie o deshabilite. Un indicador de potencia buena (PG) se proporciona mediante un LED (D3). La corriente escalada del dispositivo se puede monitorear en el TP8 con un factor de 0.13 V / A.
