El circuito presentado en la Figura 1 puede ser utilizado tanto como un transmisor telegráfico experimental para FM y banda de VHF, como un oscilador de RF, que opera entre 50 y 120 MHz, dependiendo sólo de la bobina.

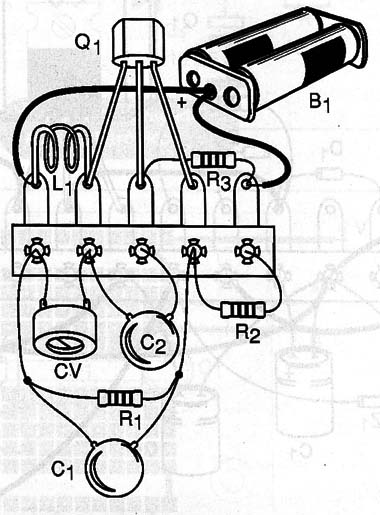

Como es de diseño muy simple, el montaje se puede hacer en un puente terminal con la disposición de los componentes mostrados en la Figura 2.
La bobina dependerá de la gama de frecuencias de funcionamiento de acuerdo con la siguiente tabla:
| Rango de Frecuencias | Número de Vueltas | Valor de C2 recomendado |
| 50 a 80 MHz | 6 a 8 | 10 a 22 pF |
| 80 a 100 MHz | 4 a 5 | 4,7 a 10 pF |
| 100 a 120 MHz | 2 a 3 | 1 a 3,3 pF |
La bobina, en todos los casos, se enrolla en un lápiz como referencia, usando el alambre del 24 al 28 AWG sin núcleo.
Como transmisor puede utilizar una antena telescópica de 15 a 40 cm y las tensiones de alimentación se puede hacer 3-9 V.
Para modular el circuito con una señal de audio, esta señal se puede aplicar a la base emisor o transistor a través de un condensador cerámico de 220 nF a 470 nF.
Para la transmisión de señales telegráficos utilizan un oscilador de audio como un modulador o simplemente intercalar el manipulador entre la fuente de alimentación y el circuito.
El capacitor de ajuste puede ser de cualquier tipo con una capacidad máxima de 15 a 40 pF. La capacidad máxima de este componente también afecta a la gama de frecuencias generadas. Se puede hacer una compensación para el cambio en el número de espiras de la bobina, si no se logra la sintonía deseada.
Como un transmisor, el rango puede alcanzar los 100 metros, con una potencia de 9 V y un receptor sensible.
Q1 - 2N2222 o BF494 - transistor de RF
L1 - Bobina - véase el texto
C1 - 2,2 nF - condensador cerámico
C2 - véase la tabla
C3 - 100 nF - condensador cerámico
R1 - 22 k ohmios x 1/8 W - RESISTENCIA - rojo, rojo, naranja
R2 - 12k ohmios x 1/8 W - Resistencia - marrón, rojo, naranja
R3 - 100 ohmios x 1/8 W - Resistencia - marrón, negro, marrón
CV - condensador de ajuste - véase el texto
B1 - 3 a 9 V - Las pilas o baterías
Varios:
Puente terminal, montaje caja, cables, fuente de alimentación o el soporte de la batería
