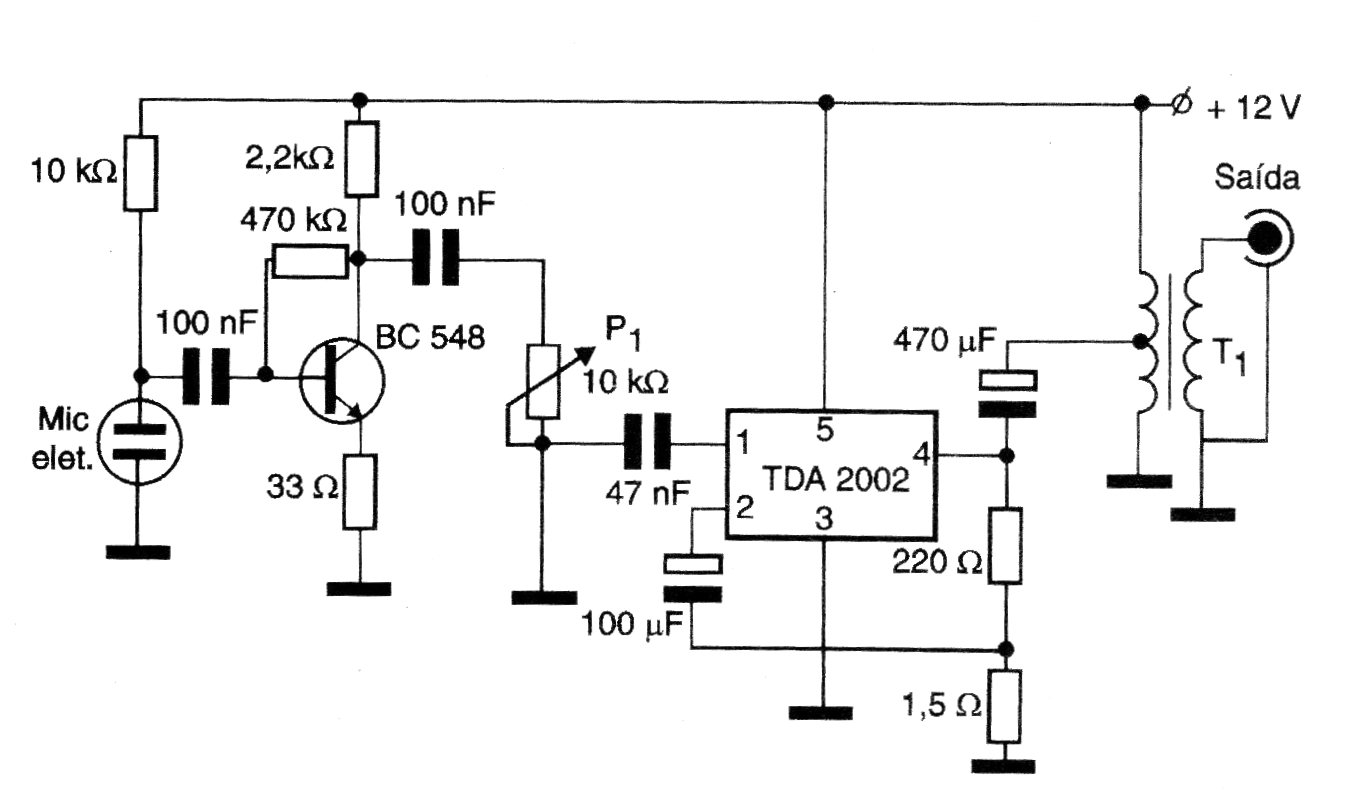

Este circuito modulador se puede utilizar en transmisores AM hasta 10 W de potencia. El TDA2002 debe estar dotado de un disipador de calor y la fuente de 12 V debe tener una corriente de al menos 2 A. El circuito es de una documentación de 2005.
| Haga click en la imagen para ampliar |
