Llave Anti Repique 7404 (CIR1996S)

Written by: Newton C. Braga
Category: Banco de circuitos

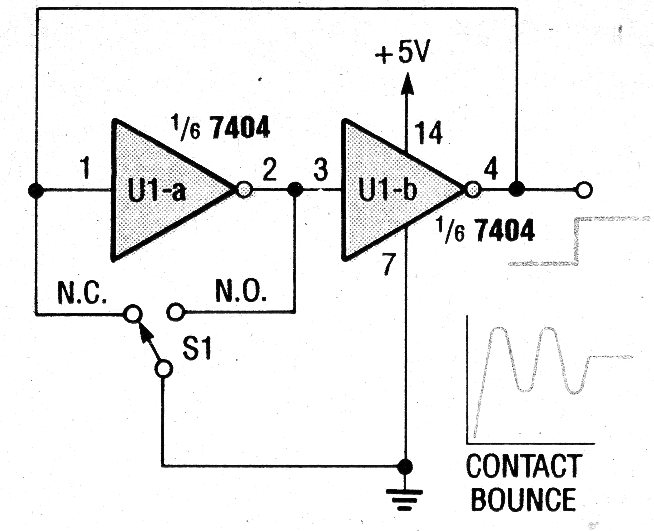

     Esta configuración tradicional de anti-repique TTL fue encontrada en una documentación americana de 1993. El circuito funciona con 5 V y es compatible CMOS de esta tensión.
