El principio de funcionamiento de este circuito es el mismo que el de un cargador convencional de baterías, únicamente que sólo las pilas comunes pueden ser rejuvenecidas.

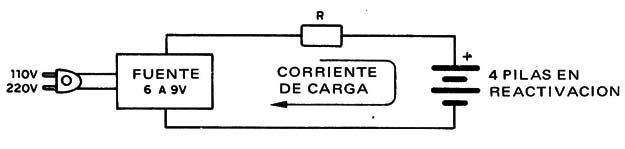

El circuito que proponemos está basado en el ART063S, visto en este sitio, es decir, en una fuente de alimentación que fuerza a pasar por las pilas en reactivación una corriente en sentido contrario al normal, conforme se indica en la fig. 1.
Esta corriente debe de poder ser controlada, ya que si es muy grande, el calor producido en el interior de la pila o puede dañarla, e incluso llegar al deterioro del envase de la misma, rompiéndose éste.
Para pilas pequeñas, una corriente media del orden de 20 mA es suficiente para producir los efectos deseados, en cuanto que para una pila media, la corriente será de 50 mA. Para pilas grandes, la corriente indicada se encuentra en torno a los 80 mA.
Circuito a utilizar

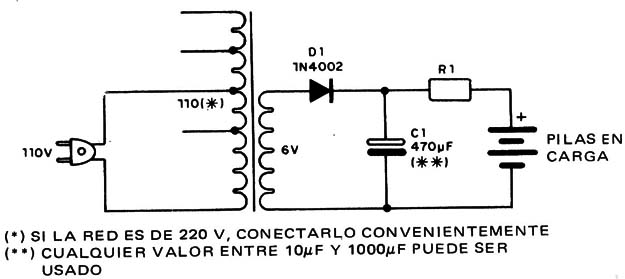

EI circuito a utilizar es el ya conocido, indicado en la fig. 2.
En este circuito, Ia resistencia R1 va a determinar La corriente media de carga conforme al tipo de pilas que vayamos a rejuvenecer. Su valor será:
Pilas pequeñas: 47 Ohm x 1/2 W
Pilas medias : 22 Ohm x 1 W
Pilas grandes : 15 Ohm x 1 W

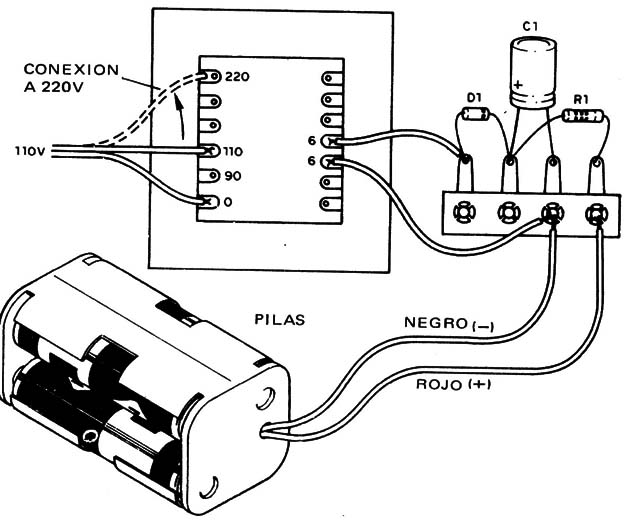

Utilizando un soporte de 4 pilas pequeñas o 2 grandes para poder trabajar más cómodamente, como se indica en la fig. 3.
Utilización
El tiempo de reactivación de las pilas va a depender del estado en que se encuentren. Para pilas en estado medio de degradación, una reactivación de 15 a 30 minutos permite que su uso se prolongue por un tiempo igual al inicial.
Cuando las pilas no admiten más reactivaciones, es señal de que toda la sustancia activa de su interior ha sido consumida y no hay posibilidad de uso, debiendo deséchalas.
Las pilas para su reactivación se deben colocar en el soporte con la polaridad indicada en el mismo. Si las pilas presentan indicios de encontrarse sulfatadas (por la carcasa se observa una pasta azulada) no deben reactivarse, ya que esto indica que están deterioradas. Deséchelas.
Material utilizado
D7 1N4002, BY127 ó equivalente. Diodo de silicio.
T1 Transformador con primario 110 ó 220 V y secundario a 6V, con por lo menos 250 mA de corriente.
R1 Resistencia de acuerdo al tipo de pilas a rejuvenecer.
Material diverso
Sugerencias: Los lectores dotados con mayores recursos pueden incrementar los diversos modos de este proyecto, colocando el circuito dentro de una caja y usando un diodo LED en serie con la resistencia de 470 Ohm en la fuente para indicar la carga. A su vez, pueden utilizar diversos soportes de pilas. De este modo se puede seleccionar, mediante un conmutador, el tipo de pilas que queremos recargar.
