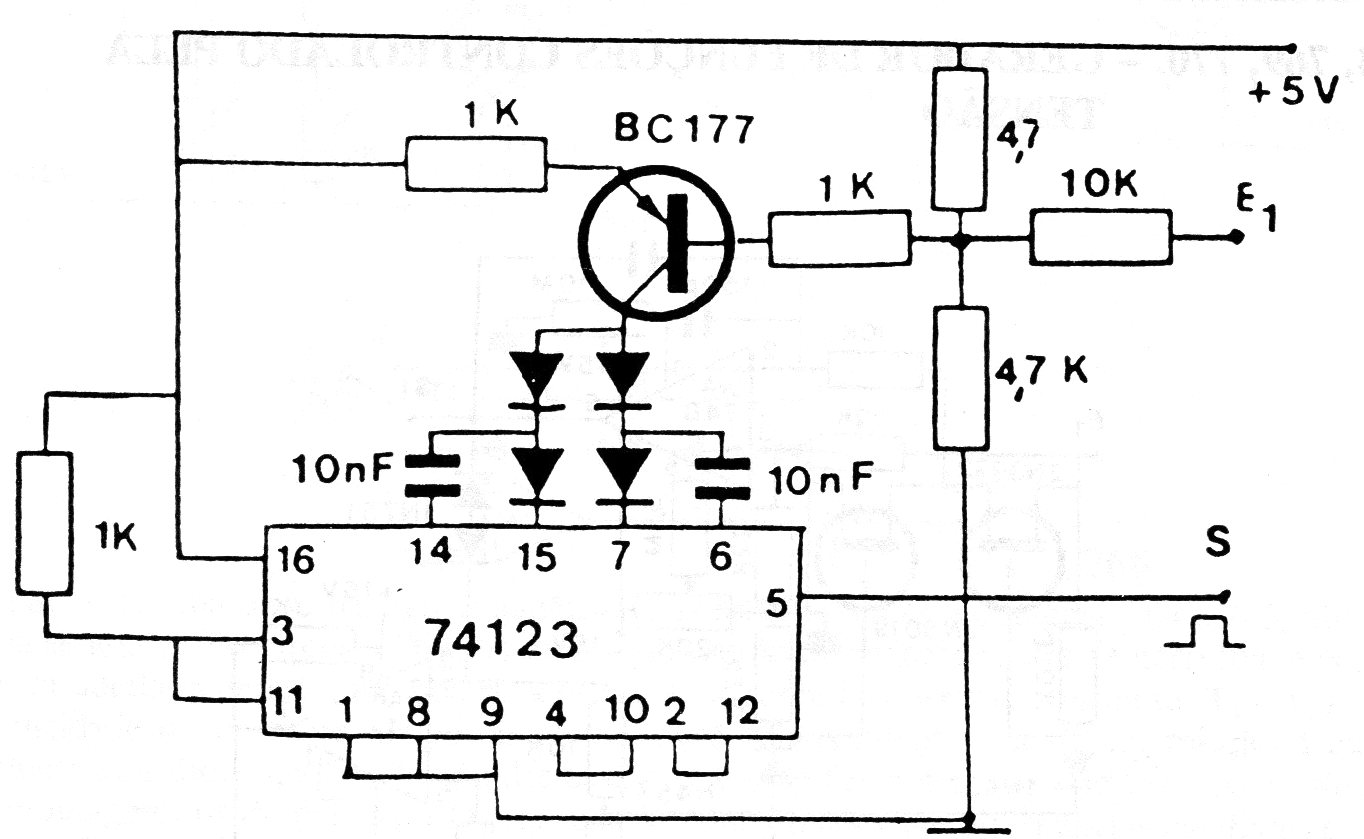

Este circuito puede ser utilizado como shield para sensores o circuitos analógicos acoplados a la entrada digital de microcontroladores. Se trata básicamente de un convertidor de tensión-frecuencia TTL. La alimentación debe ser de 5 V y el transistor puede ser el BC557. El rango de frecuencias depende de los condensadores. La tensión de entrada debe estar entre 0 y 6 V.
