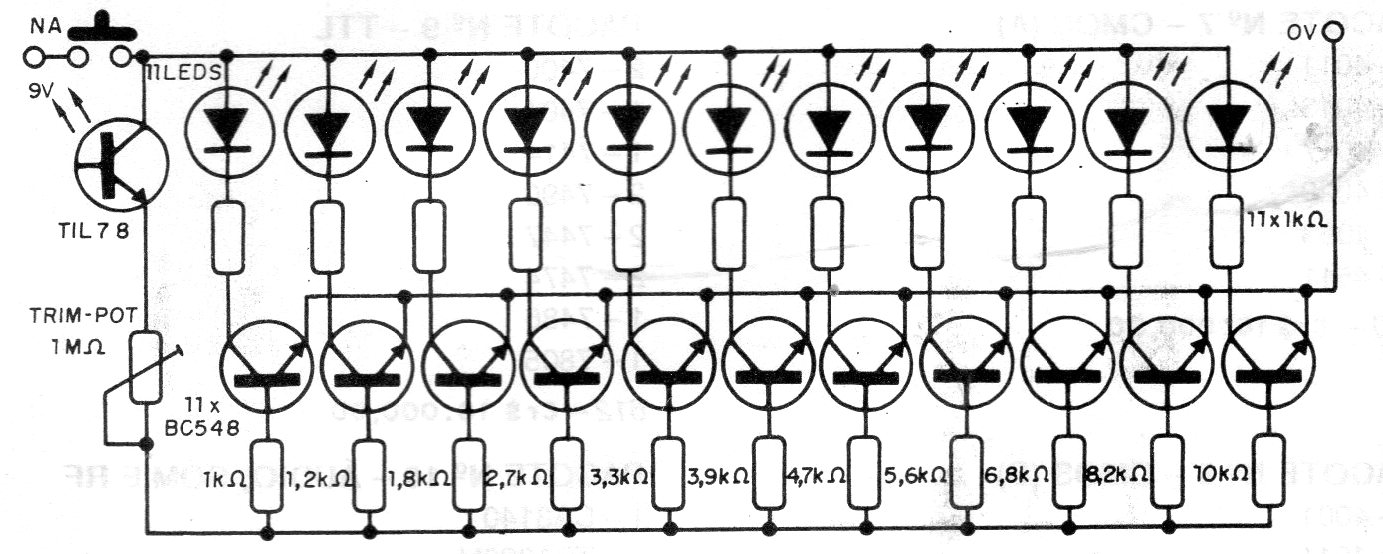

El sensor de este circuito, encontrado en una publicación de 1992, es un foto-transistor. La alimentación se realiza por batería de 9 V y el ajuste de sensibilidad se realiza en un trimpot o potenciómetro. El circuito también funcionará con un LDR.
