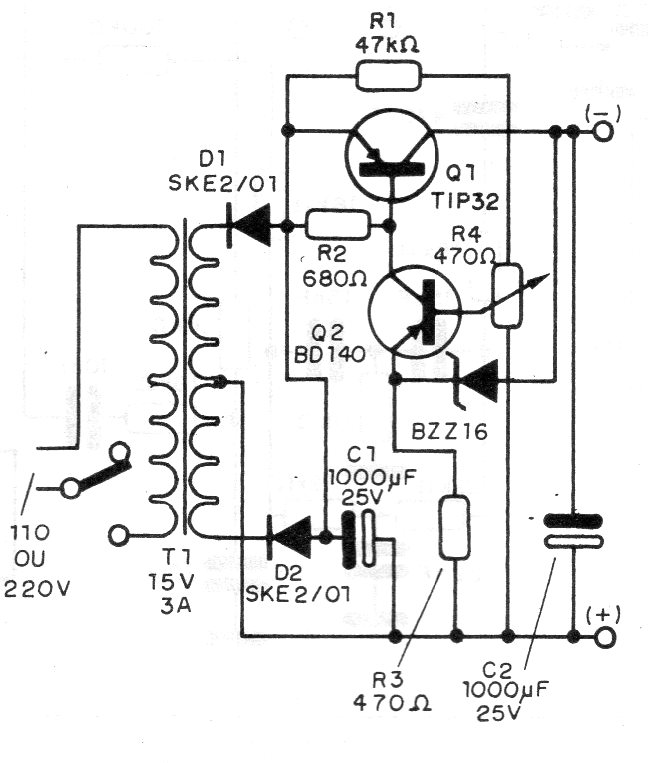

Esta fuente convencional de 12 V estabilizada con corriente de 2 A fue encontrada en una documentación de 1995. Su configuración convencional aparece varias veces en este sitio. El transistor Q1 debe estar dotado de un disipador de calor.
| Haga click en la imagen para ampliar |
