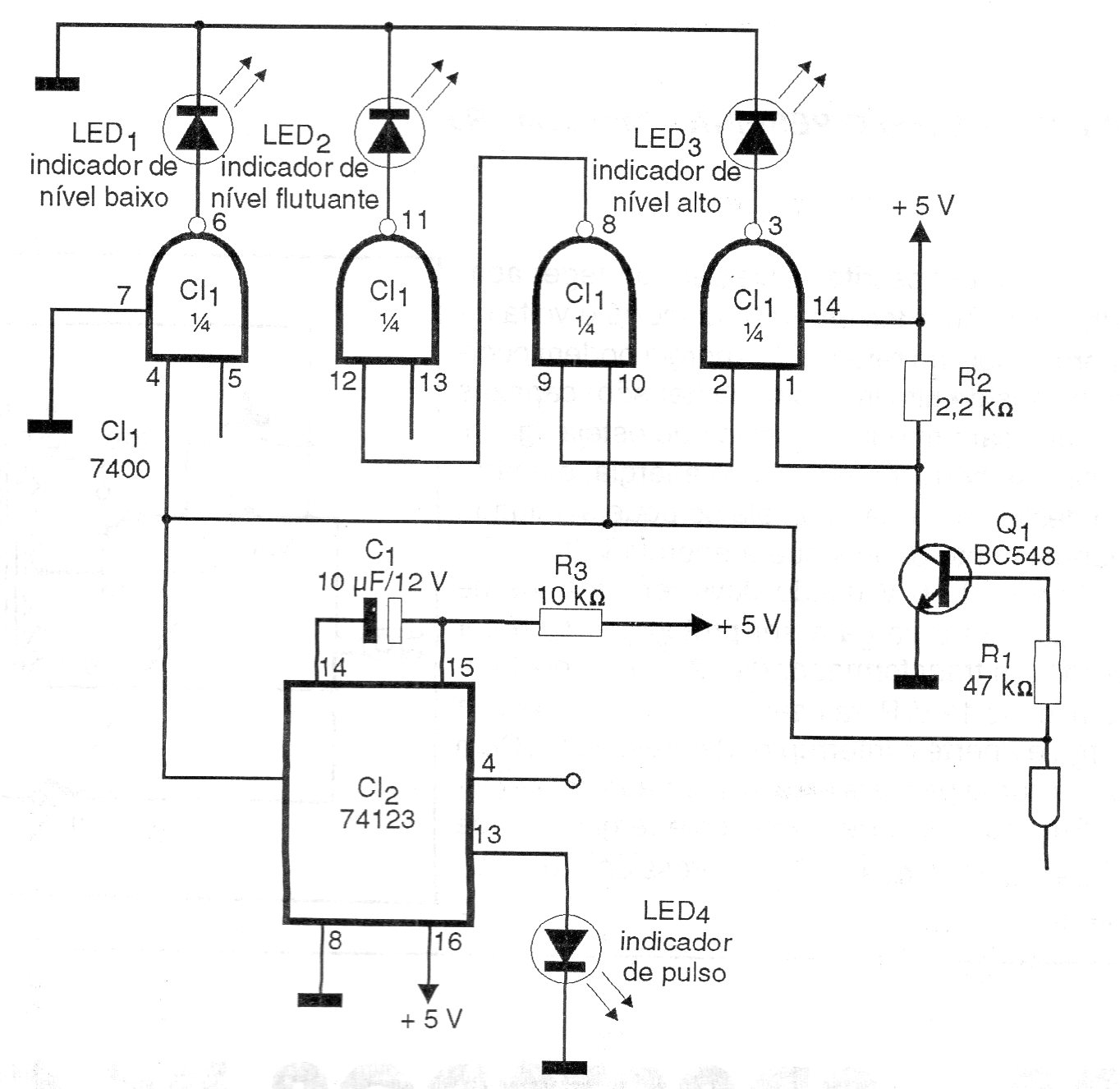

Este circuito es indicado para el análisis de circuitos TTL siendo alimentado por 5 V retirados del propio circuito que está siendo analizado. El circuito tiene tres indicadores LED. Encontramos esta configuración en una documentación de 1997.
