Con pocas resistencias podemos obtener muchos valores para experiencias, cambiando la manera de hacer su conexión en serie o paralelo. Combinando las conexiones, tenemos una infinidad de valores.
Nota. Proyecto interesante para quien desea aprovechar muchos resistores de chatarra.
Con sólo 8 resistencias de valores comprendidos entre 10 ohms y 100 ohms podemos obtener resistencias entre 3 ohms y 360 ohms, aproximadamente; si multiplicamos los valores por 10 tendremos resistencias entre 30 y 3 600, y por 100, entre 300 y 36 000 ohms.
Así, con tres conjuntos iguales podemos tener una amplia gama de valores experimentales de resistencias.
Las dos reglas de los tornillos se fijan sobre una base de madera y los resistores soldados en sus terminales.
En el ejemplo utilizamos resistores de 1/8 W, pero nada impide que los tengamos de disipaciones mayores.
Para utilizar basta con hacer las conexiones correspondientes a los valores deseados. Si el resistor propiamente no ofrece el valor deseado hacemos las asociaciones.

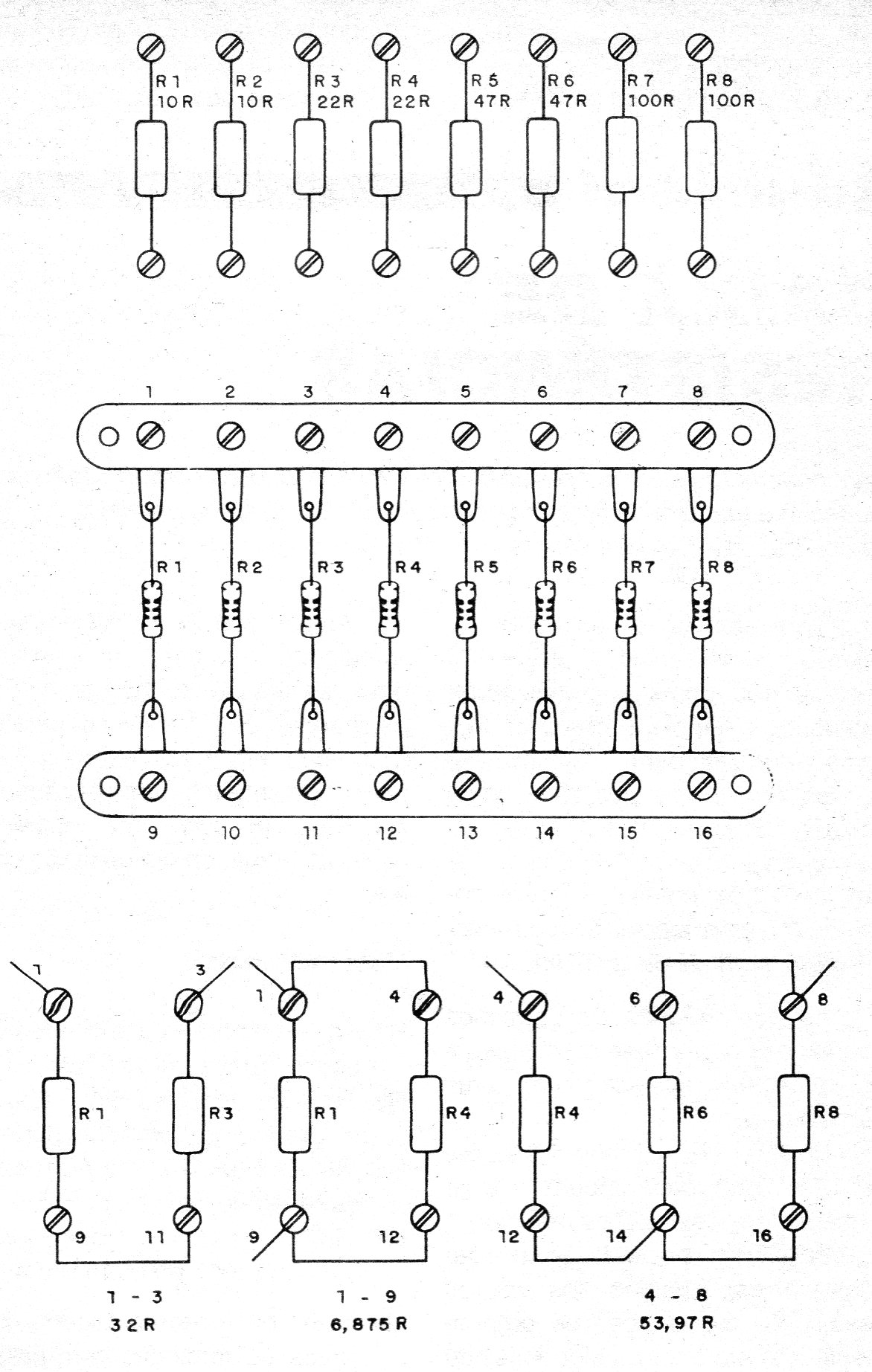

Así, Con R1 y R3 en serie, conectando los hilos en 1 y 3 tendremos una resistencia de 32 ohms. Para las conexiones de R1 y R4em paralelo y conexión en 1 y 9, tendremos 6,875 ohms. Finalmente, para el uso de R4, R6 y R8 tenemos una resistencia de 53,97 ohms. con la conexión en 4 y 8.
Lista de material
R1, R2 - 10 ohms x 1/8 W - resistores (marrón, negro, negro)
R3, R4 - 22 ohms x 1/8 W - resistores (rojo, rojo, negro)
R5, R6 - 47 ohms x 1/8 W - resistores (amarillo, violeta, negro)
R7, R8 - 100 ohms x 1/8 W - resistores (marrón, negro, marrón)
Varios: base de montaje, dos puentes de terminales con tornillos, tornillos y soldadura.
