Este sensor óptico, que en realidad es un fotómetro simplificado, indica en un instrumento la intensidad de la luz que incide en un LDR. Los LDR son muy sensibles y si el LDR se coloca en un tubo con una lente, incluso el brillo de estrellas puede ser medido.

   El circuito experimental y didáctico presentado utiliza pocos componentes de bajo costo.

   El LDR puede incluso ser obtenido de un viejo televisor con control automático de brillo, pero si se compra, costará muy poco.

   El instrumento es un microamperímetro que también puede ser aprovechado de algún aparato antiguo fuera de uso.

   La alimentación es hecha por sólo dos pilas que tendrán gran durabilidad, pues el consumo del aparato es muy bajo.

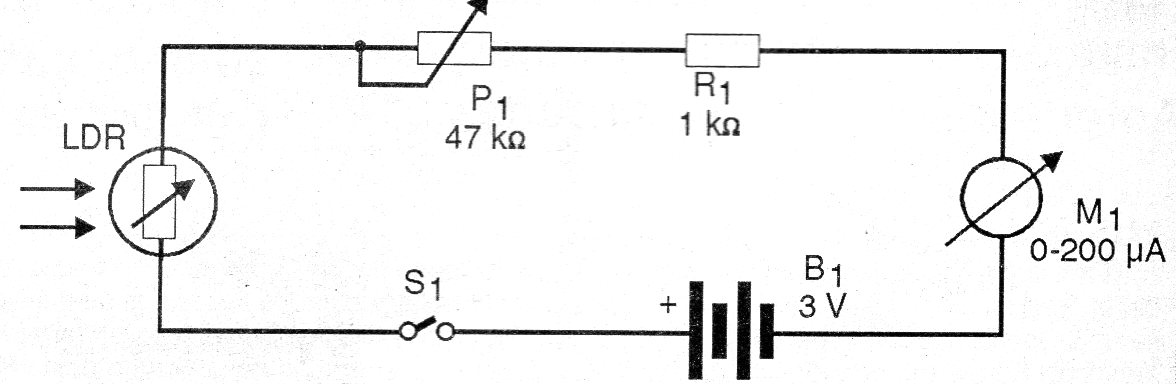

   En la figura 1 tenemos el diagrama completo del sensor óptico.





   Figura 1 - Diagrama del sensor
   Figura 1 - Diagrama del sensor | Clique na imagem para ampliar |

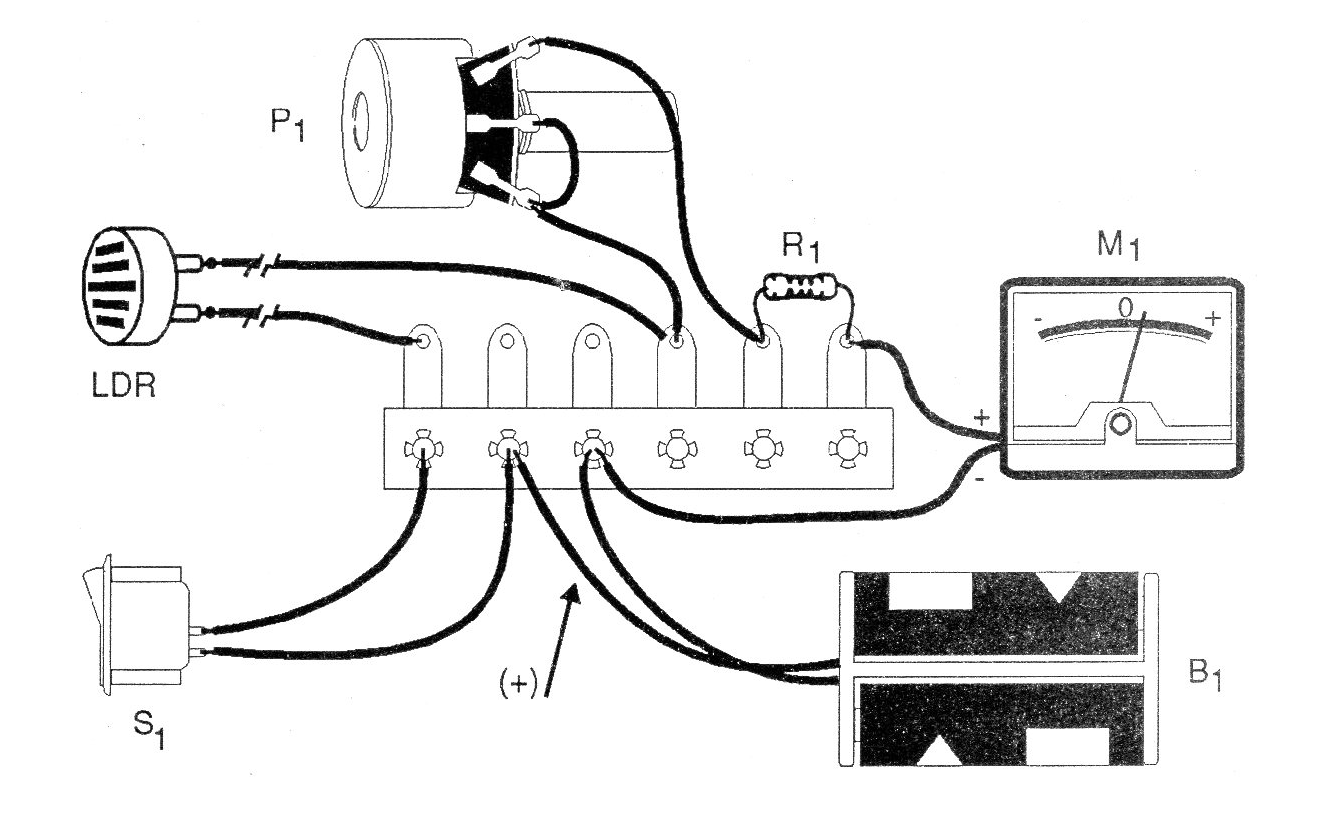

El montaje se puede realizar en una matriz de contactos o en un puente de terminales, según se muestra en la figura 2.





   Figura 2 - Montaje en puente de terminales
   Figura 2 - Montaje en puente de terminales | Clique na imagem para ampliar |





En el montaje, es necesario observar la polaridad de las pilas y del instrumento, para que la aguja no tiende a moverse hacia el lado equivocado.

  El potenciómetro ajusta la sensibilidad del circuito.





Lista de material



S1 - Interruptor simple

B1 - 3 V - 2 pilas AA o AAA

M1 - Instrumento de 100 uA a 1 mA

P1 - 47 k ohms - pote

R1 - 1 k ohms x 1/8 W - resistor - marrón, negro, rojo

LDR - LDR redondo común

Varios:

Puente de terminales, soporte de pilas, caja para montaje, hilos, soldadura, etc.
