Este simple circuito hace que una lámpara se encienda cuando alguien se apoya en el sensor. Este sensor puede ser una placa de metal, un objeto o simplemente la punta de un hilo desencapado. El circuito funciona conectado a la red de energía pero es totalmente seguro no hay peligro de golpes. El lector puede utilizar este circuito en ferias de ciencias, demostraciones o incluso para disparar una alarma por el toque, protegiendo algún objeto valioso. Newton C. Braga
Lea más:
Como la corriente que circula por el cuerpo de quien actúa es débil, usted puede accionar una potente lámpara conectada en la red de energía sin peligro.
El SCR utilizado soporta cargas de hasta 400 watts en la red de 110 V, pero no recomendamos que el lector utilice lámparas de más de 60 watts para mayor seguridad.
El aparato tiene un control de sensibilidad que permite ajustar el punto de funcionamiento al tipo de sensor usado, evitando así el disparo errático.
Nota importante: si bien el disparo es totalmente seguro por la corriente muy débil que circula por el sensor, esto no significa que el aparato deba ser montado sin cuidados especiales.
Se trata de montaje conectado a la red de energía y los peligros siempre existen. Si no tiene práctica en este tipo de montaje, pida ayuda a alguien más experimentado.
COMO FUNCIONA
El elemento básico del circuito es un SCR (Diodo Controlado de Silicio) que consiste en un semiconductor que se conecta cuando una débil corriente se aplica a su comportamiento.
Una corriente de millonésimas de ampère es capaz de dispararlo y con ello la corriente conducida puede encender una lámpara o hacer sonar un fuerte timbre.
En el caso del TIC106 podemos controlar corrientes intensas con una corriente tan débil que puede circular por nuestro cuerpo sin ser percibida, o causar cualquier tipo de choque.
Es lo que hacemos en este caso: conectando un sensor a la conducción, podemos disparar el SCR por el simple toque de los dedos, pues la corriente que circula por nuestro cuerpo es suficiente para ello.
El resistor tiene por objeto bloquear cualquier exceso de corriente, haciendo así la operación del aparato totalmente segura.
MONTAJE

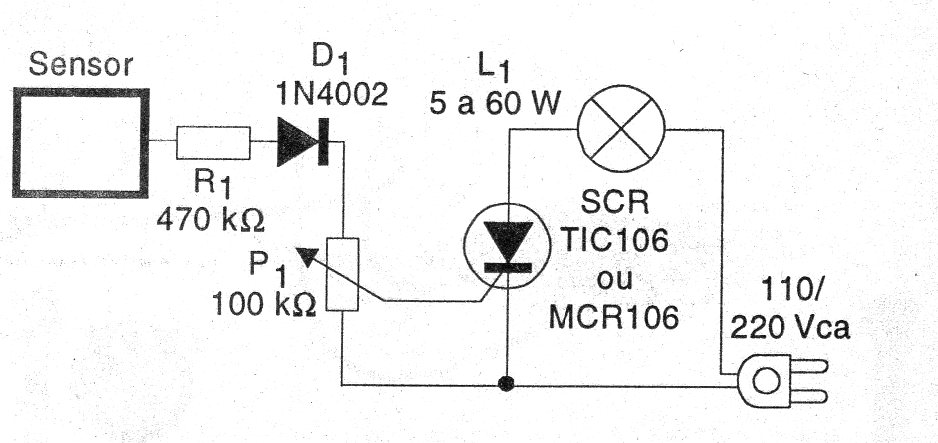

En la figura 1 tenemos el diagrama completo de la llave de toque.

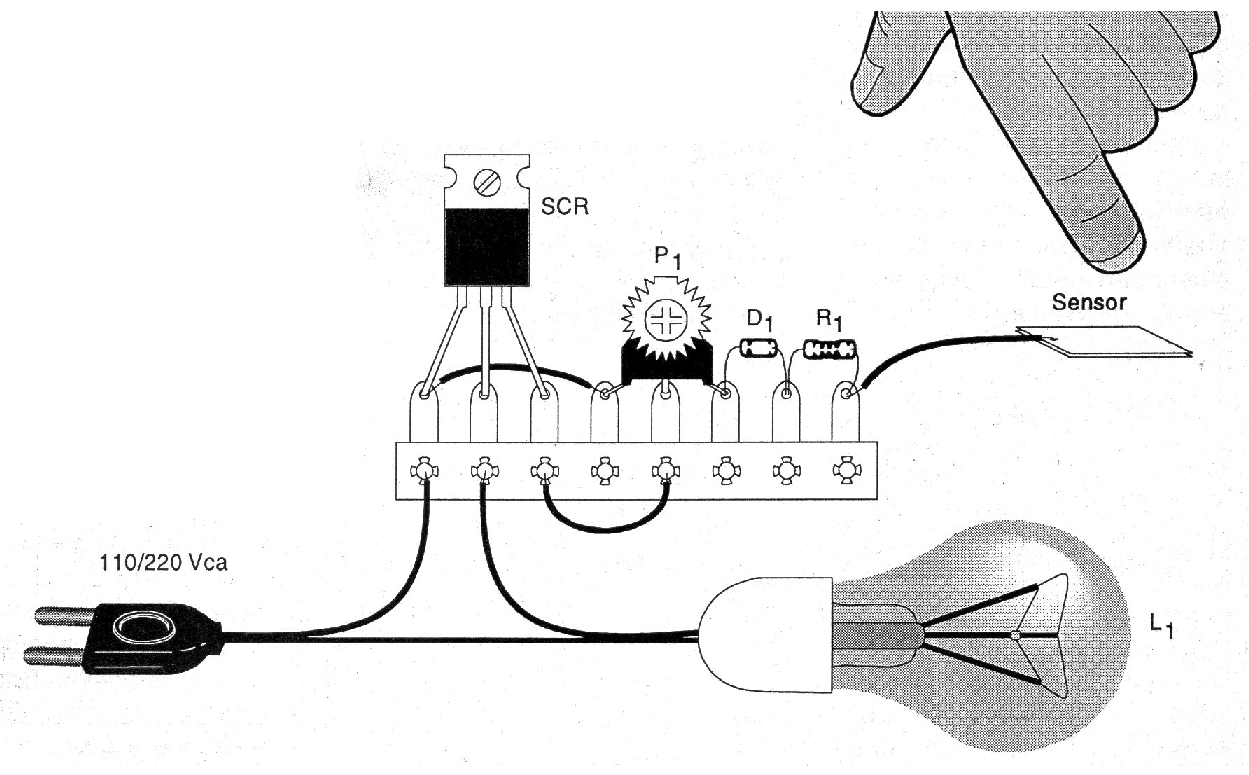

Su montaje en un puente de terminales se muestra en la figura 2.
Si su red de energía es de 110 V necesitará un SCR con sufijo B o para 200 V o más. Si es de 220 V el sufijo del SCR será el D a 400 V o más.
Si la lámpara o carga controlada es de 40 watts o mayor será conveniente dotar al SCR de un radiador de calor, una chapa de metal atornillada en el componente.
El diodo D1 puede ser de cualquier tipo de uso general y el resistor R1, en realidad puede tener valores entre 470 k ohms y 1 M ohms.
En lugar del trimpot también se puede utilizar un potenciómetro común si el aparato se cierra en una caja plástica.
PRUEBA Y USO
Para probar, basta con conectar la unidad a la red de energía y tocar el sensor, ajustando al mismo tiempo el trimpot de ajuste.
El cable al sensor no debe tener más de 2 metros de longitud. Vaya ajustando P1 hasta que la lámpara se encienda con el timbre.
El sensor puede ser una placa de metal de 4 x 4 cm fijada sobre una base de plástico o madera.
Si la lámpara no se enciende invierte la posición de la toma, es decir, gírela de media vuelta. Esto es necesario para obtener la fase correcta de la red para polarizar el diodo D1 en el sentido de haber conducción de la corriente en el sentido del disparo.
Observamos que los objetos grandes de metal no se pueden conectar al sensor, como puertas, coches o moto, ya que su tamaño hace que haya una corriente de fuga suficiente para disparar el circuito antes incluso del toque de alguien.
También observamos que los objetos que funcionan como sensor deben estar aislados de la tierra.
Si se produce un pequeño choque al tocar el sensor, aumente el valor de R1.
QUÉ EXPLICAR
El cuerpo humano es conductor de electricidad y estamos en contacto con la tierra. Así, al tocar el sensor circula una corriente entre nuestro cuerpo y el sensor lo suficiente para disparar el circuito sensible.
Explique entonces cómo funciona el circuito y que se utiliza en muchos tipos de alarmas e incluso aparatos domésticos.
TRABAJOS ADICIONALES
Sustituyendo la lámpara por un cigarrillo o un timbre el circuito se puede utilizar como una alarma de protección de objetos. Si su puerta de entrada es de madera y la cerradura de metal se puede utilizar la cerradura como sensor. Siempre que alguien mueva en la cerradura el timbre va a tocar.
LISTA DE MATERIAL
SCR - TIC106-B (110 V) o TIC106-D (220 V) - diodo controlado de silicio
P1 - 100 k ohms - trimpot
R1 - 470 k ohms - resistor - amarillo, violeta, amarillo
D1 - 1N4002 o equivalente - diodo de silicio
L1 - 5 a 60 watts - lámpara común según la red de energía
Varios:
Puente de terminales, cable de fuerza, zócalo para la lámpara, sensor, hilos, soldadura
