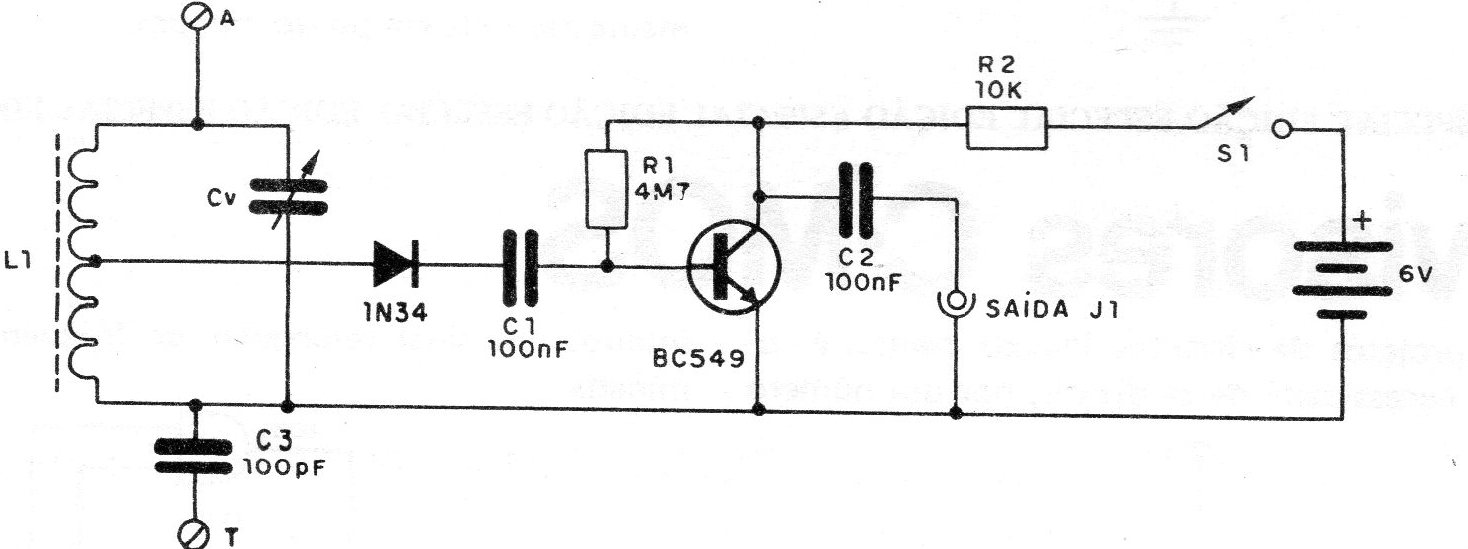

Los lectores que poseen amplificadores de audio, simples, sin ningún accesorio, pueden fácilmente utilizarlo como sintonizador de AM (ondas medias), o sea, como una potente radio común. El proyecto que describimos utiliza pocos componentes y se puede conectar a prácticamente cualquier amplificador. (figura 1)
Lo que tenemos es una etapa receptora directa, simple, que puede sintonizar las estaciones de onda medias con una pequeña antena.
Para lugares de recepción difícil se puede utilizar una antena externa y si el amplificador es alimentado por pilas o batería, se debe conectar a tierra. Con amplificadores alimentados por fuentes o red, esta conexión a tierra es dispensada.

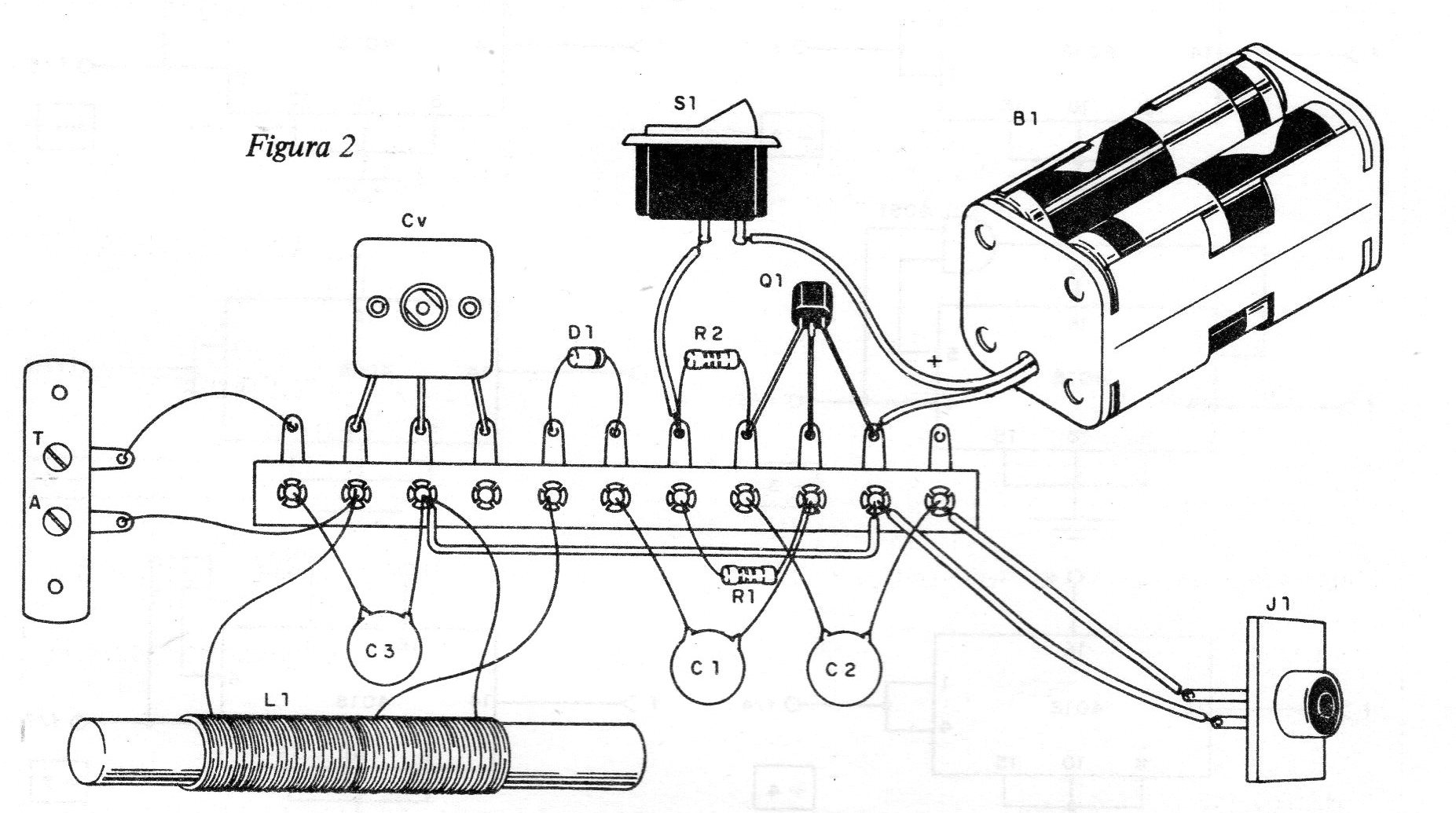

El montaje en puente de terminales se muestra en la figura 2.
La bobina L1 puede ser comercial de ondas medias, aprovechada de viejos radios o entonces enrollada por el montador. Se compondrá de 80 vueltas de alambre esmaltado 28 con toma a la 30 ª espira desde el lado de tierra, en un bastón de ferrita de 1 cm de diámetro aproximadamente, con 10 a 15 cm de longitud.
La variable es común y el transistor es de alto ganancia BC549. Todas las conexiones deben ser directas y cortas. El cable de salida para el amplificador debe ser blindado para evitar la presencia de ronquidos.
La alimentación se realiza con 2 o 4 pilas pequeñas, es decir, con 3 o 6 V.
