Esta es una fuente de alimentación para su radito de pilas pequeñas, calculadora, u otro aparato de bajo consumo que utilice pilas comunes y cuya corriente requerida no sea mayor de 100 mA. Esta fuente no utiliza transformador y se puede instalar en una placa muy pequeña.
Una fuente sin transformador no puede suministrar corrientes elevadas ni la seguridad de una fuente que utiliza este componente que aísla la red evitando así choques.
Sin embargo, en ciertas aplicaciones la economía puede ser importante y esto ocurre con pequeños radios y calculadoras.
La fuente que describimos proporciona de 3 a 12 V de salida (de 2 a 8 pilas pequeñas) con corrientes de hasta 100 mA.
Podemos montarla en una placa de circuito impreso fácilmente elaborada e instalarla en una pequeña caja plástica tipo jabonera o de tamaño más pequeño.
MONTAJE

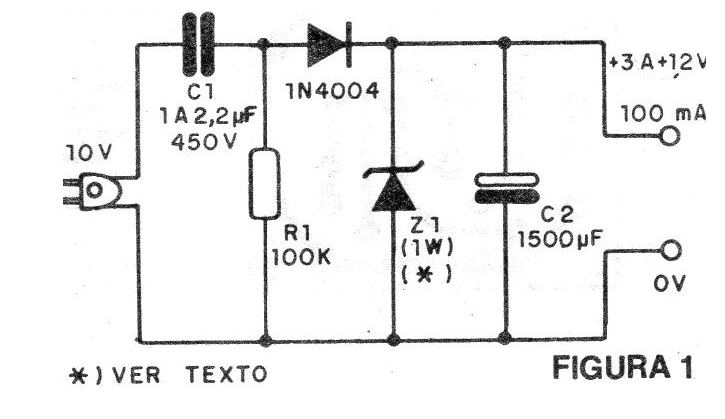

En la figura 1 tenemos el diagrama completo por donde observamos que la caída de tensión más la limitación de corrientes son obtenidas de un capacitor de poliéster y un diodo zener.
El circuito básico es para la red de 110 V, pero puede funcionar en la red de 220 V si C1 se reduce a 1 uF o 470 nF.

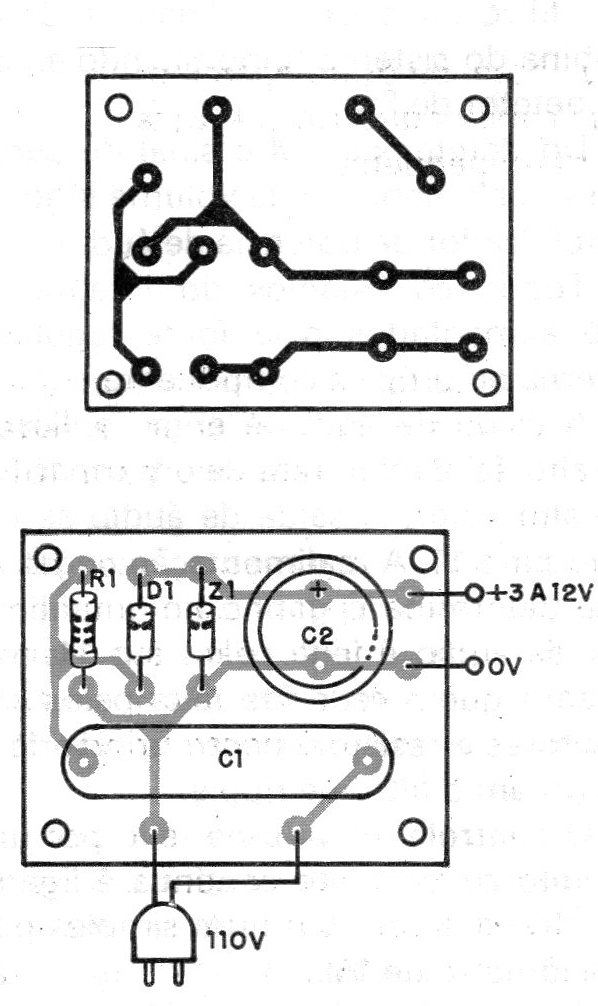

En la figura 2 tenemos la placa de circuito impreso para este montaje.
El capacitor C1 debe ser obligatoriamente de poliéster con una tensión de trabajo de 450 V por lo menos si su red es de 110 V y de 600 V si su red es de 220 V.
Como los tamaños de estos componentes varían según la tensión y el fabricante, es conveniente determinar la separación de los agujeros para su conexión en la placa después de tenerlo en las manos.
El diodo zener es de acuerdo con la tensión que se desea, es decir, de 3 a 12 V y su disipación debe ser de 1 W.
El capacitor C2 tiene una tensión de trabajo por lo menos 50% mayor que la tensión del zener. Si el zener es de 9 V, por ejemplo, se recomienda un capacitor de 15 V.
La salida es obtenida por dos hilos recordamos que el común de 0 V está directamente conectado a la red, habiendo pues peligro de choque si se toca. (Esta es la desventaja de una fuente sin transformador.)

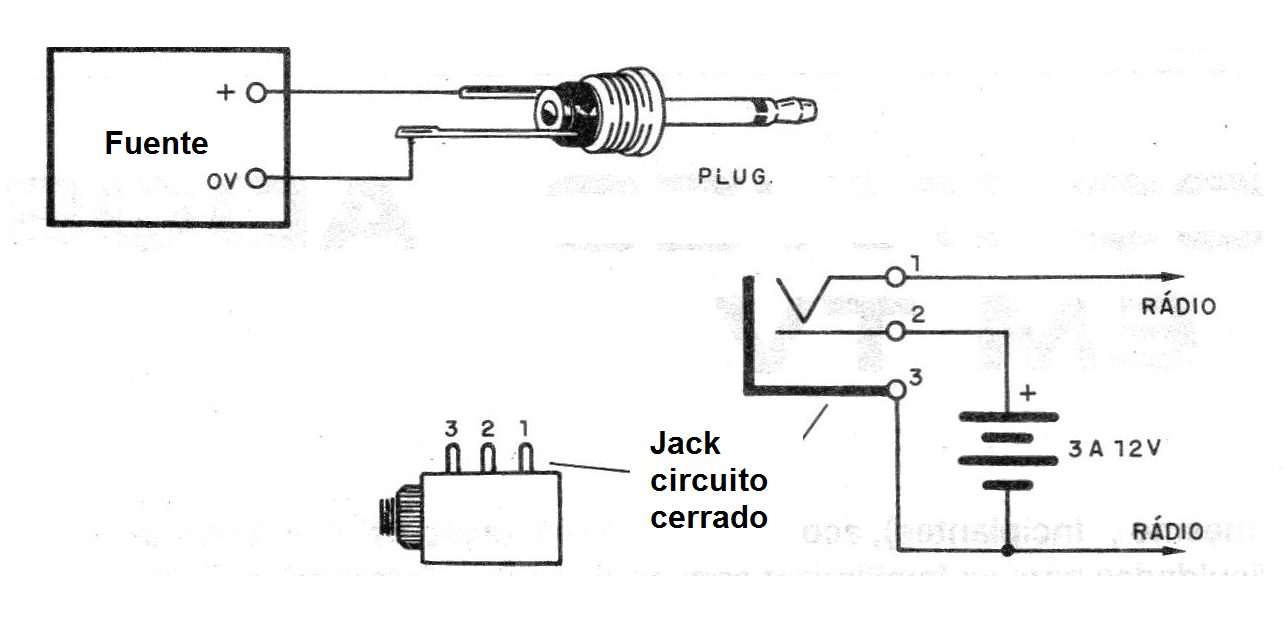

En la figura 3 mostramos el modo de hacer la adaptación para la radio o calculadora usando un jack tipo "circuito cerrado".
En el caso de que se produzca una inversión no sólo el aparato alimentado no funciona como puede hasta haber la quema de componentes.
LISTA DE MATERIAL
D1 - 1N4004 o equivalente - diodo de silicio
Z1 - Diodo zener de 1W
C1 - 1 a 2,2 uF - capacitor de poliéster para 450 V o más
R1 - 100 k x 1/8 W - resistor (marrón, negro, amarillo)
C2 - 1500 uF o más - capacitor electrolítico
Varios: placa de circuito impreso, cable de alimentación, cables, enchufes, etc.
