Este pequeño radio para la banda AM utiliza cuatro transistores con un amplificador complementario para la salida, proporcionando potencia excelente para un pequeño altavoz. La radio es alimentada por 2 o 4 pilas y tiene buena sensibilidad.
Si bien las transmisiones de ondas medias deban terminar pronto, todavía existen muchas estaciones operando en esta franja, principalmente en las pequeñas ciudades.
El receptor que describimos tiene finalidad tanto didáctica como recreativa, pudiendo aprovechar componentes de chatarra.
Se trata de un montaje ideal para un curso de iniciación a la electrónica.
El circuito utiliza un amplificador de 3 transistores en configuración complementaria con excelente calidad de sonido y potencia.
Incluso se pueden utilizar altavoces mayores (15 a 20 cm) en un pequeño altavoz para un sonido de radio de mesa.

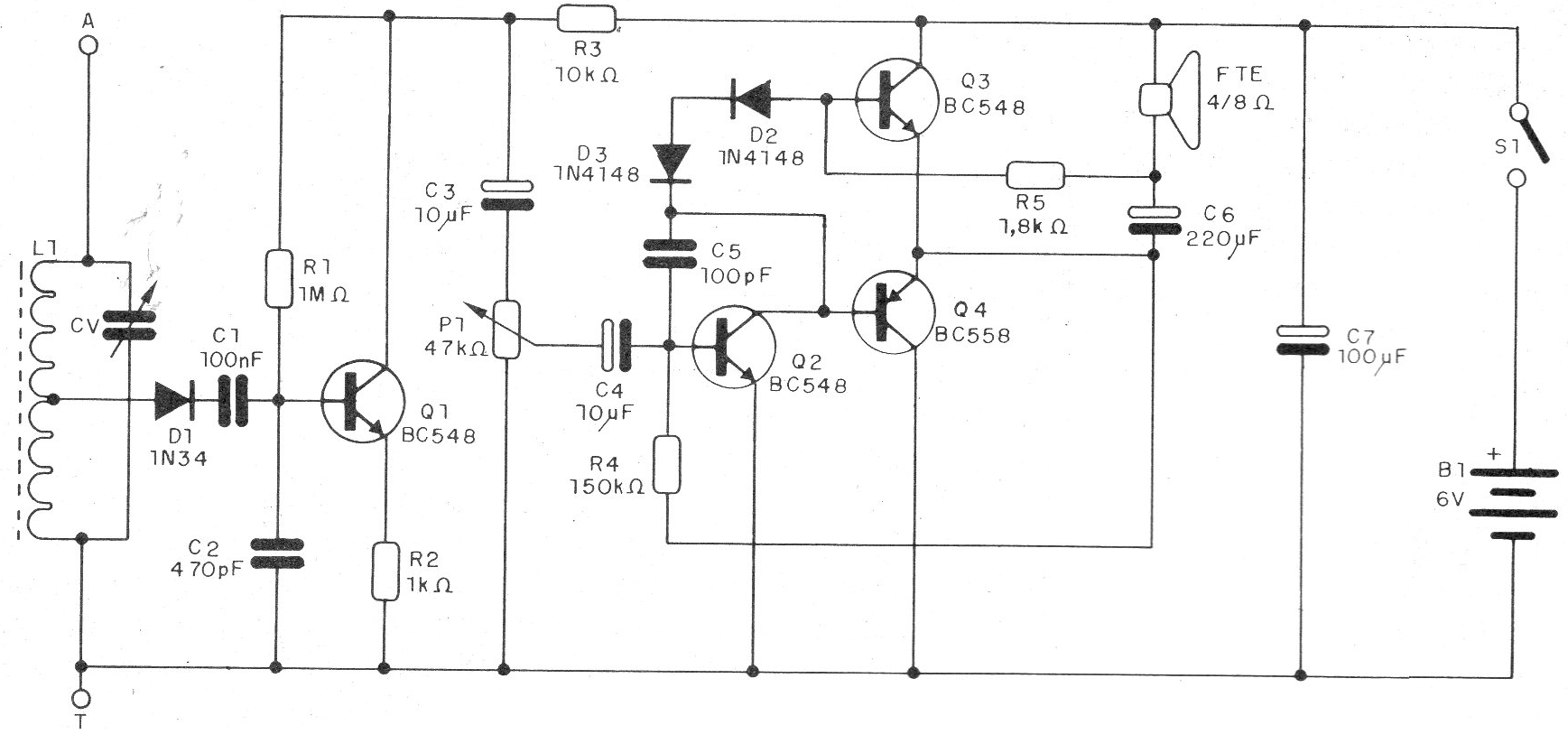

En la figura 1 tenemos el diagrama completo del receptor de cuatro transistores para la banda de ondas medias.
Como se trata de montaje didáctico sugerimos el uso de un puente de terminales, si bien una versión en matriz de contactos también puede ser adoptada.

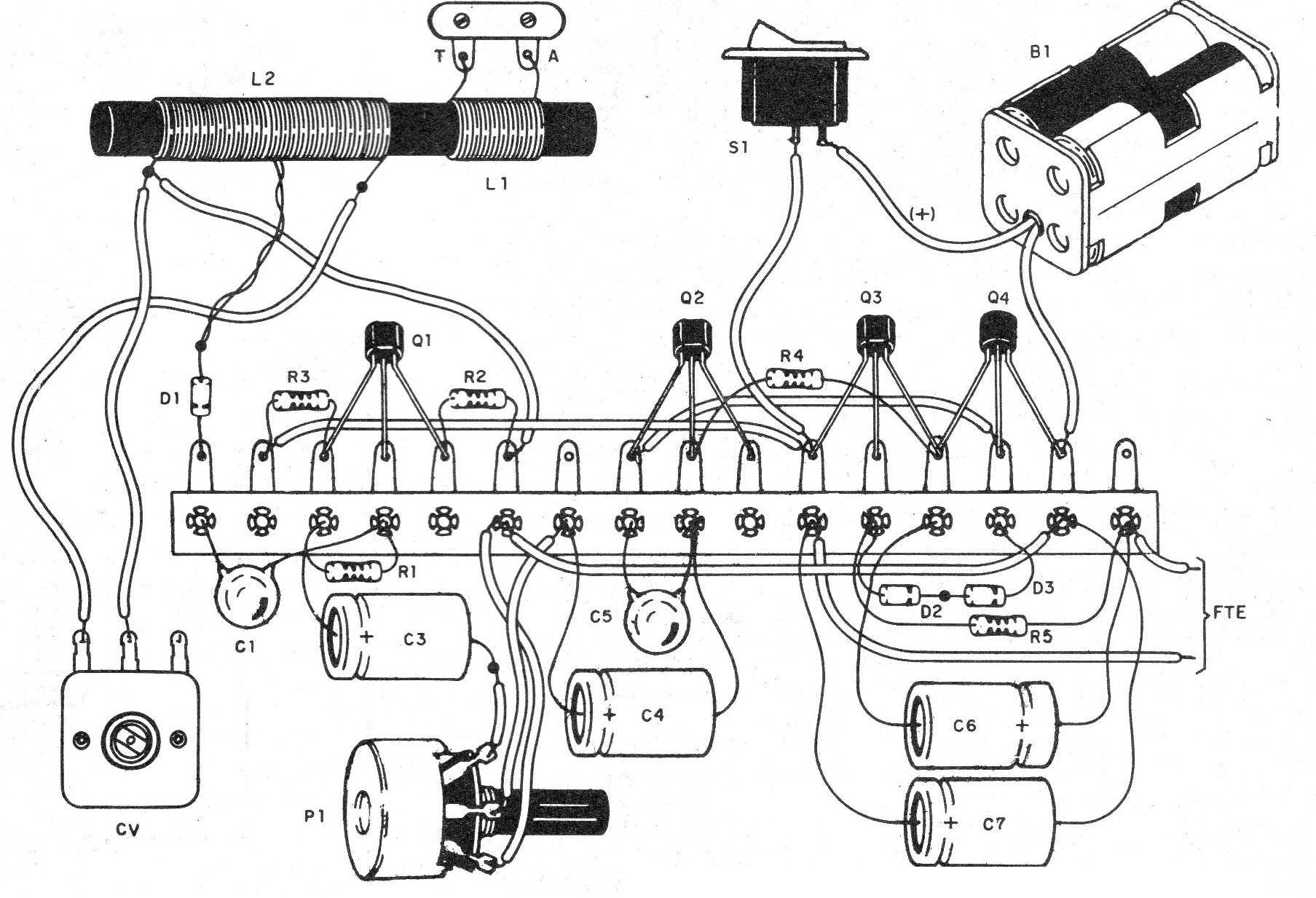

La disposición de los componentes para el caso del puente de terminales se muestra en la figura 2.

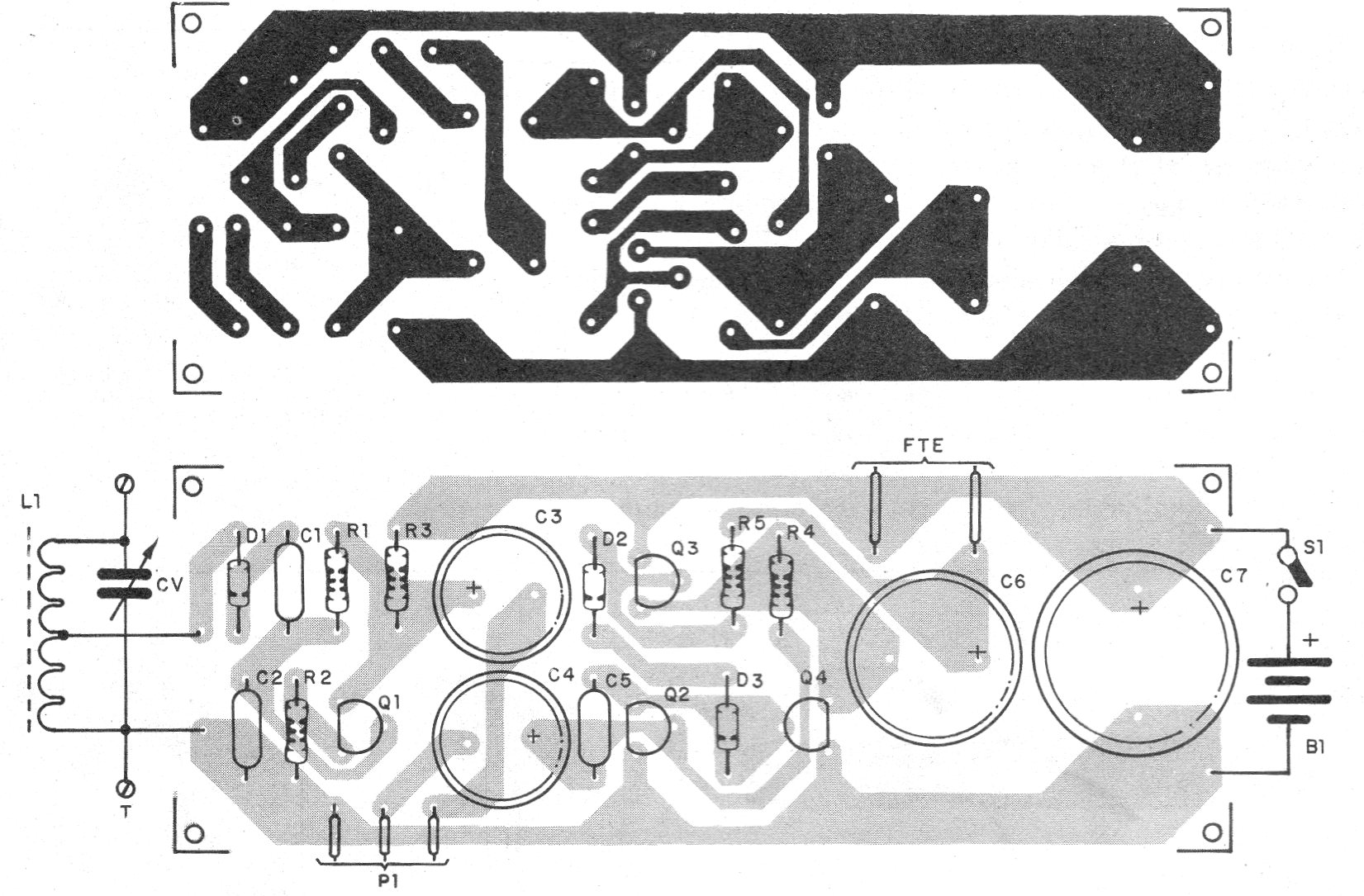

También podemos tener un montaje en placa de circuito impreso con el patrón mostrado en la figura 3.
La bobina se enrolla en un bastón de ferrita que se puede aprovechar de una vieja radio transistorizada fuera de uso.
L1 consta de 20 espiras de hilo esmaltado 28 a 30 y L2 de 30 + 70 espiras del mismo hilo, como muestra la figura.
El capacitor variable se puede aprovechar de una radio fuera de uso, así como el pequeño altavoz y hasta algunos otros componentes.
Los resistores son de 1/8 W con cualquier tolerancia y los capacitores según la lista de materiales.
Para probar, conecta una antena (pedazo de cable de 2 a 5 metros) y la conexión a tierra, ajustando CV y P1 para la mejor recepción.
P1, en este receptor, es el control de volumen.
Lista de material
Q1, Q2, Q3 - BC548 - transistores NPN de uso general
Q4 - BC558 - transistores PNP de uso general
D1 - 1N34 o equivalente - diodo de germanio
L1, L2 - Bobinas - ver texto
CV - capacitor variable - ver texto
S1 - Interruptor simple
B1 - 3 o 6 V - 2 o 4 pilas pequeñas
FTE - 4 ó 8 ohms - altavoz pequeño
P1 - 47 k ohms - pote
R1 - 1 M ohms - resistor - marrón, negro, verde
R2 - 1 k ohms - resistor - marrón, negro, rojo
R3 - 10 k ohms - resistor - marrón, negro, naranja
R4 - 150 k ohms - resistor - marrón, verde, amarillo
R5 - 1k8 ohms - marrón, gris, rojo
C1 - 100 nF - capacitor de cerámica
C2 - 470 pF - capacitor de cerámica
C3, C4 - 10 uf - capacitores electrolíticos para 6 V o más
C5 - 100 pF - capacitor de cerámica
C6 - 220 uF - capacitor electrolítico para 6 V o más
C7 - 100 uF - capacitor electrolítico para 6 V o más
Varios:
Puente de terminales, caja para montaje, soporte de pilas, hilos, soldadura, etc.
