Es un interesante circuito que permite comprobar si cualquier circuito oscilante está funcionando. El "falla" las oscilaciones de alta frecuencia, dando la indicación directa en un instrumento.
El instrumento es un VU-meter común de 200 uA y el diodo de germanio puede ser cualquiera de uso general, como el 1N34 o1N 60.

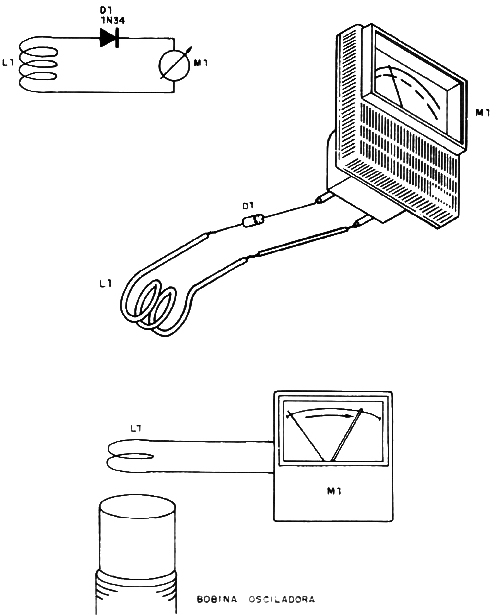

La bobina consiste de 3 a 10 vueltas de hilo común con diámetro de 2 a 5 cm, como muestra la figura, es decir, suspendida por el propio hilo.
Aproximando esta bobina de cualquier circuito oscilante, de su bobina osciladora, si hay oscilación de alta frecuencia habrá la deflexión del puntero.
En la verificación, al notar que la aguja ya llega al final de la escala, no acerque más para no haber sobrecarga del instrumento, 0 que puede ocurrir con transmisores o circuitos potentes.
Una sugerencia para evitar el problema de la sobrecarga es el uso de una resistencia de 10 k en serie con el instrumento.
Cuanto más sensible sea el VU-meter, más sensible será el flector.
