Este temporizador puede proporcionar control de intervalo de una hora. Al final del tiempo programado se enciende una lámpara o, si lo prefiere, acciona un relé. El circuito se alimenta con 4 o 6 pilas comunes y bastante compacto, lo que permite su instalación en una pequeña caja plástica.
En este circuito el capacitor C1 se carga lentamente a través de P1 y R1 hasta que se alcanza la tensión suficiente para polarizar el transistor Q1 en el sentido de disparar el SCR.
Con el uso de un potenciómetro de 2M2 y capacitor de 1 000 uF tenemos el mayor intervalo de tiempo posible, del orden de 1 hora, dependiendo de la eventual existencia de fugas en el capacitor.

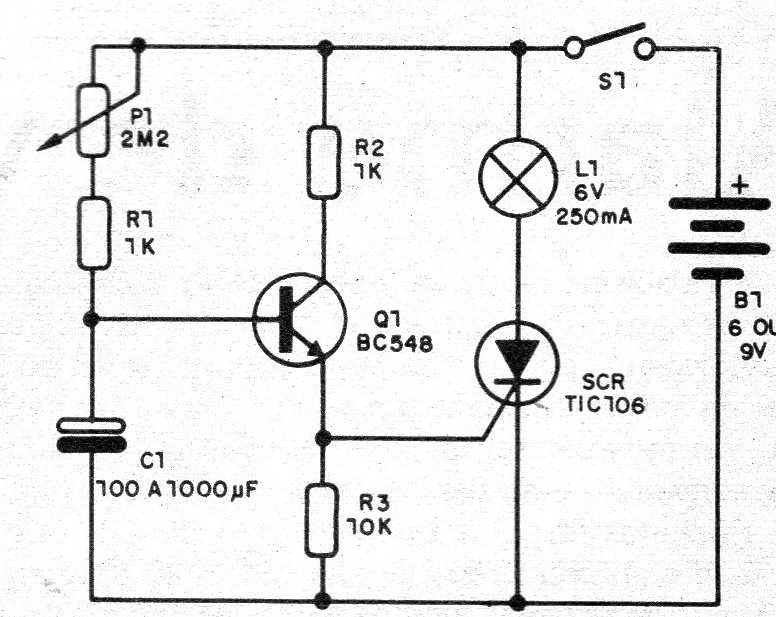

En la figura 1 tenemos el diagrama del temporizador.

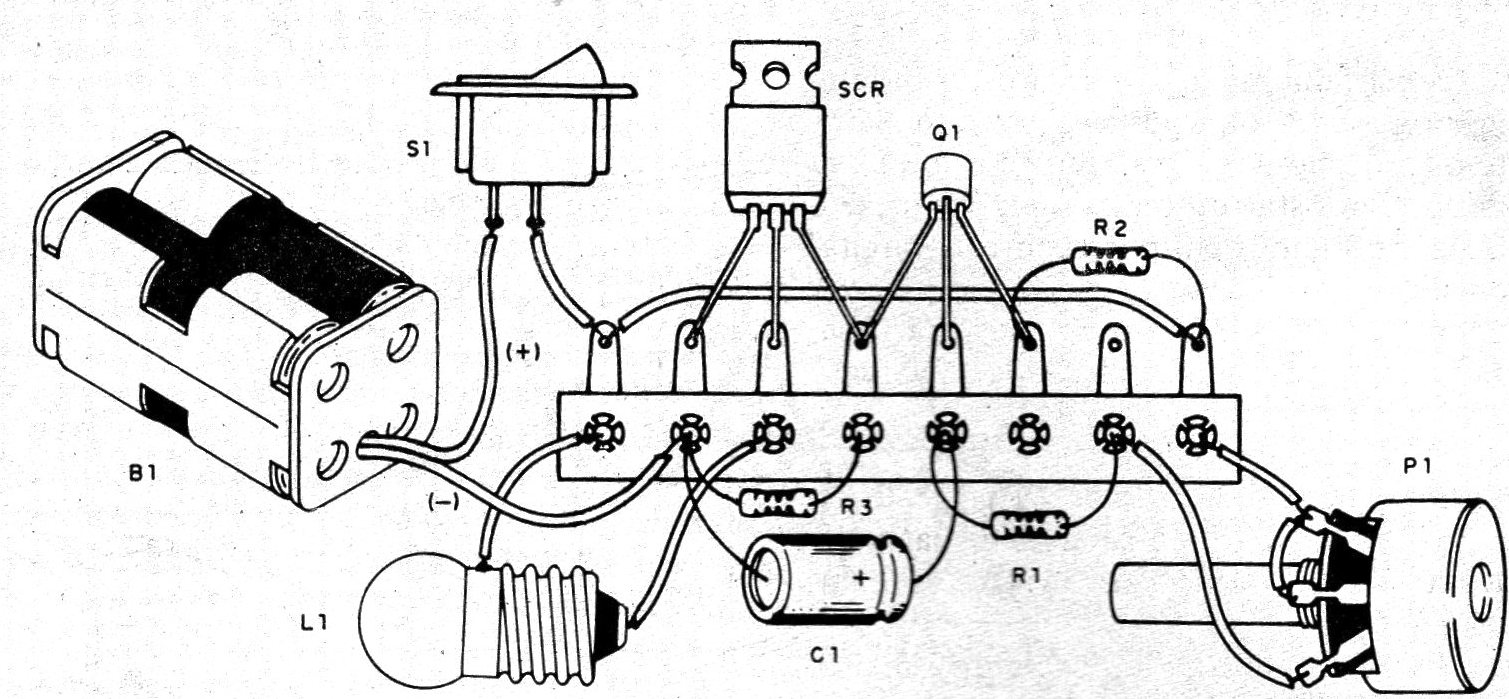

En la figura 2 tenemos la disposición de los componentes en un puente de terminales.
El SCR puede ser el TICIIO6 o equivalente a 30 V o más, y no necesita ser dotado de radiador de calor, a menos que la lámpara alimentada sea de más de 500 mA. En estas condiciones, debemos utilizar la batería en lugar de pilas, en la alimentación.
La lámpara L1 es de linterna de 6 V con corriente de hasta 250 mA.
El transistor puede ser cualquier NPN de uso general y los resistores son todos de 1/8 o ¼ W con cualquier tolerancia. El capacitor es de 1 000 uF con una tensión de trabajo de 6 V o más.
PRUEBA Y USO
Sólo tienes que conectar la unidad. Conforme al tiempo ajustado en P1, el SCR debe dispararse después del intervalo programado encendiendo la lámpara. Para rearmar el aparato es necesario apagar y volver a conectar la llave S1.
Como el capacitor C1 retiene su carga por algún tiempo, para un nuevo ciclo de operación es conveniente descargarlo. Podemos hacerlo con un interruptor de presión adicional conectado entre sus terminales.
Si desea hacer una escala de tiempo para el potenciómetro puede utilizar como base un reloj o un cronómetro común.
Otra posibilidad interesante consiste en la utilización de un bocadillo en la salida, en lugar de la lámpara.
Si el disparo inmediatamente después de la conexión de S1 comprueba el estado del SCR y del propio transistor.
El circuito también puede ser alimentado con tensión de 12 V de batería o fuente siempre que la lámpara sea sustituida por una que soporte esta tensión.
LISTA DE MATERIAL
SCR - TIC106 o equivalentes - diodo controlado de silicio
Q1 - BC548 o equivalentes - transistores NPN de uso general
S1 - interruptor simple
B1 - 4 o 6 pilas pequeñas o medianas
P1 - 2M2 - pote
R1, R2 - 1k - resistores (marrón, negro, rojo)
R3 - 10 k - resistores (marrón, negro, naranja)
C1 - 100 a 1 000 uF x 6 V - capacitor electrolítico
L1 - lámpara de 6 V x 25mA
Varios: puente de terminales, soporte de pilas, knob para el potenciómetro, caja para montaje, hilos, soldadura, etc.
