Este circuito ultra-simple sirve para demostrar el principio de funcionamiento de un transformador, generando alta tensión suficiente para encender una pequeña lámpara neón a partir de pilas comunes.
El circuito presentado utiliza un vibrador de construcción casera para producir una corriente continua intermitente que, aplicada a un transformador, genera tensiones capaces de encender una pequeña lámpara de neón.
En realidad, el circuito también encenderá lámparas fluorescentes hasta 15 W, incluso las que ya no funcionan más cuando están conectadas a la red de energía.
El capacitor ayuda en la operación de modo intermitente, haciendo que el circuito funcione como un pulsador, siendo su valor obtenido experimentalmente en el rango de 10 a 47 uF.

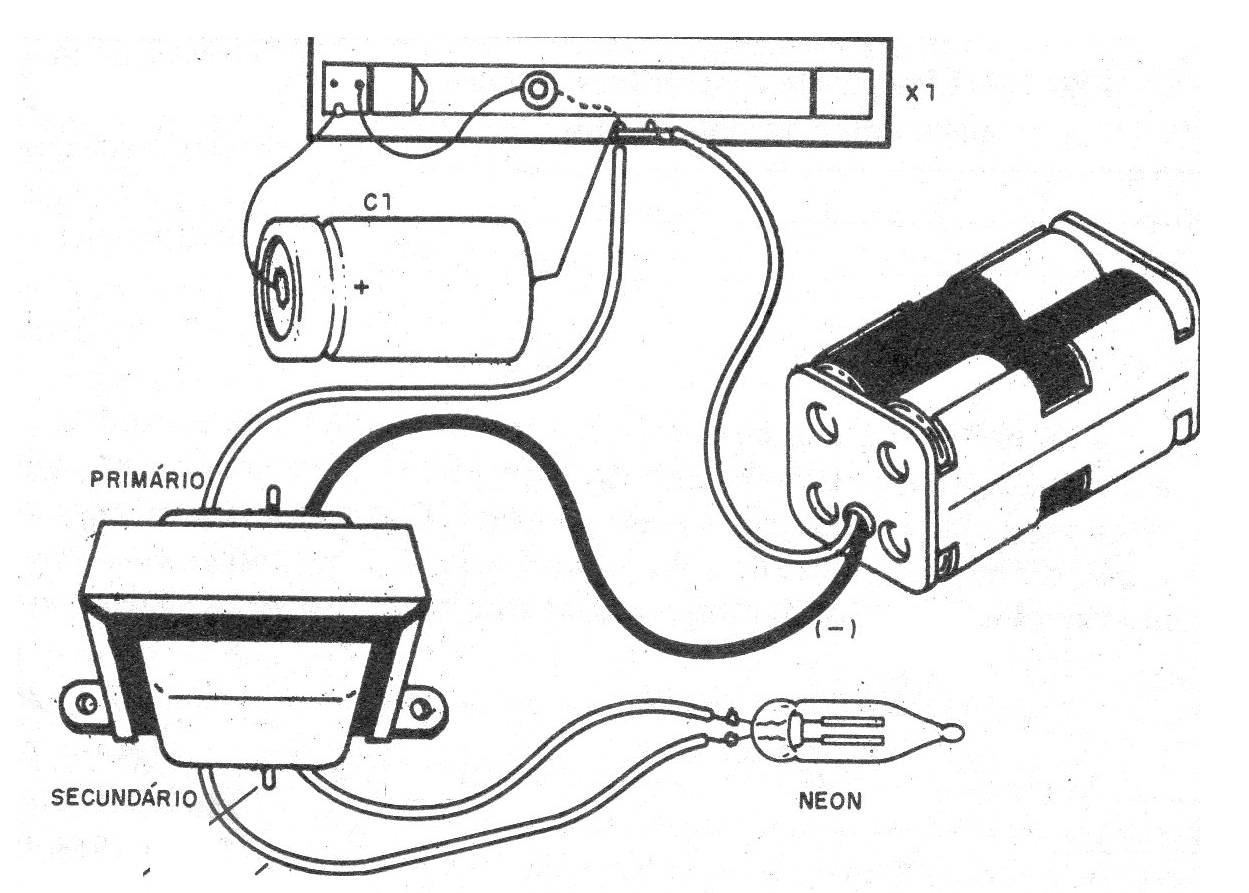

En la figura 1 tenemos el aspecto del montaje.

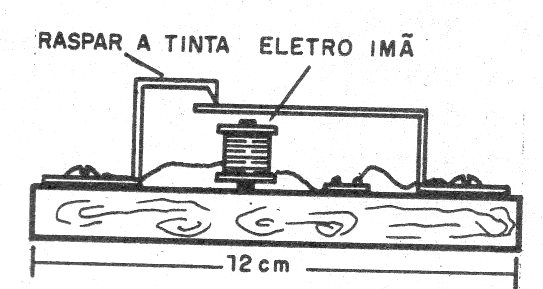

El montaje del vibrador se detalla en la figura 2.
Usamos lata cortada con mucho cuidado con una tijera apropiada y la bobina está formada por 200 a 500 espiras de hilo 32 en un clavo o tornillo grueso.
La base es una tabla de 5 x 15 cm aproximadamente.
El transformador puede ser de cualquier tipo con secundario de 5 a 12 V con 100 a 300 mA de corriente y primario tanto de 110 V como 220 V.
El circuito también sirve como excitador de nervios, dando un buen choque en quien sostenga los hilos de salida.
Un potenciómetro de 47 k puede ser conectado a la salida para controlar la intensidad de los golpes.
El circuito puede servir de base para un interesante trabajo para feria de ciencias.
Lista de material
T1 - Transformador - ver texto
V1 - Vibrador - ver el texto
C1 - 10 47 uF x 12 V - capacitor electrolítico
B1 - 4 pilas pequeñas o medianas
Varios:
Hilos, soldadura, soporte de pilas, etc.
