Por su versatilidad, bajo costo y capacidad de generar señales rectangulares entre fracción de hertz hasta 500 kHz, el 555 consiste en una solución de las más usadas en proyectos prácticos.
En realidad, la posibilidad de contar con 555 en versiones CMOS y de bajas tensiones abre una gama enorme de posibilidades de aplicación de este CI para el desarrollador.
Como oscilador, el 555 se conecta en la configuración mostrada en la figura 5, donde las fórmulas junto al diagrama dan los tiempos de salida en el nivel alto y en el nivel bajo ya partir de ellos la frecuencia de oscilación.
Ra y Rb no pueden ser menores de 1 k ohms y el valor máximo recomendado, dada las inestabilidad que pueden ser generadas por fugas en el condensador, es 1 M ohms.
Para el capacitor, los valores típicos están entre 100 pF y 1 500 uF. Los valores muy altos pueden instabilizar el circuito si el componente utilizado tiene fugas.
La salida del 555 puede drenar o suministrar hasta 200 mA pero con cargas inductivas es interesante utilizar un circuito controlador.
El ciclo activo de este circuito es superior al 50%. Los recursos externos como el uso de diodos de descarga se pueden utilizar para modificar el ciclo activo.

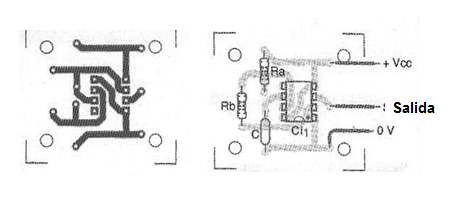

En la figura 2 tenemos una sugerencia de placa de circuito impreso para el montaje de este oscilador.
La alimentación puede quedar entre 5 y 18 V típicamente, aunque existen versiones que pueden funcionar con 1,5 V o menos.
El circuito dado como ejemplo genera una señal de audio de algunos kilohertz.
Lista de material
CI-1 - 555 - circuito integrado
R1, R2 - 10 k ohms x 1/8 W - resistores
C1 - 47 nF - capacitor
Varios:
Placa de circuito impreso, hilos, soldadura.
