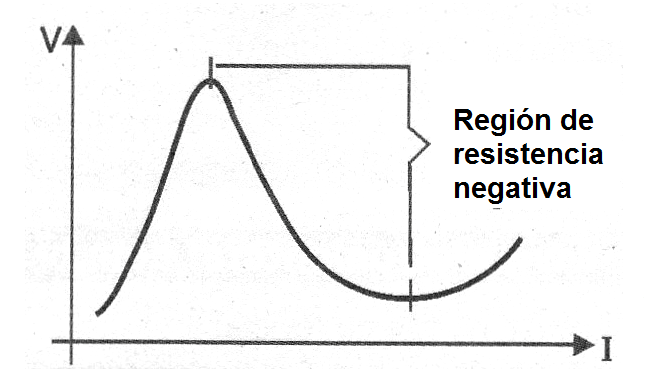

Las lámparas neón son elementos activos de circuitos que se caracterizan por presentar una región de resistencia negativa en su curva característica.

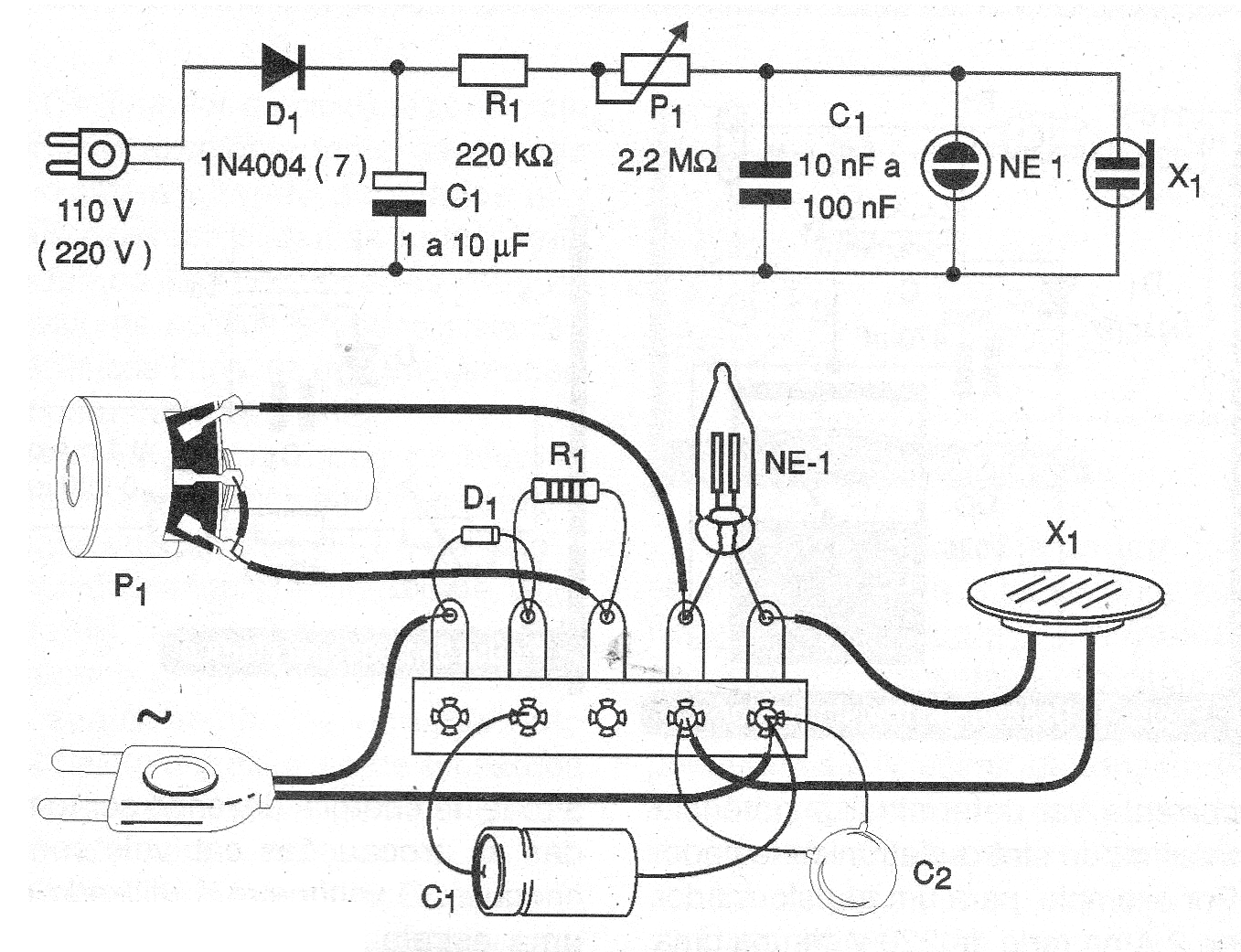

Esta región posibilita su aprovechamiento en un circuito oscilador de baja frecuencia (audio) como el mostrado en la figura 1.
Este circuito genera un tono que se reproducirá en un transductor de alta impedancia (piezoeléctrico) y cuya frecuencia puede ajustarse en el potenciómetro.
Con el uso de un capacitor mayor, en el rango de 470 nF a 2,2 uF el circuito se transforma en un oscilador de muy baja frecuencia, o parpadeante.
La alimentación del circuito debe realizarse con una tensión superior a 90 V, pues la mayoría de las lámparas de neón comunes necesitan al menos 80 V para ionizar. Cualquier lámpara común puede usarse y el circuito funcionará tanto en la red de 110 V como 220 V.
El capacitor C1 que forma la fuente puede ser de 1 a 10 uF con una tensión de trabajo de 200 V si la red es de 110 V y 400 V si la red es de 220 V.
Como se trata de circuito experimental, su montaje puede ser implementado de la forma mostrada en la figura 2.

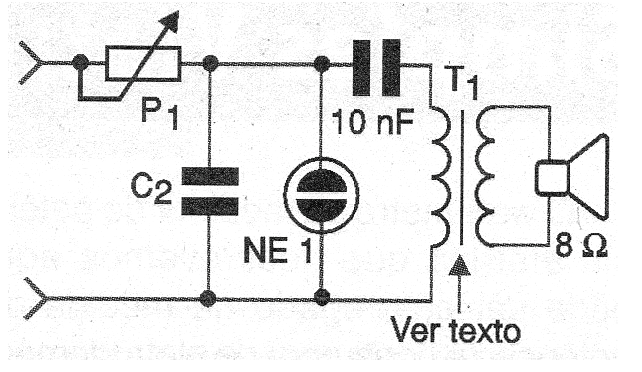

Para utilizar un altavoz, se debe emplear un pequeño transformador de salida, como se muestra en la figura 3. Este transformador, aprovechado de antiguas radios transistorizadas, debe tener un devanado primario con al menos 1 000 ohms de impedancia.
Lista de material
D1 - 1N4004 (110 V) o 1N4007 (220 V)
C1 - 1 a 10 uF x 200 (400 V)
C2 - 10 nF a 100 nF - capacitor de poliéster para 100 V o más
R1 - 220 k ohms x 1/8 W - resistor - rojo, rojo, amarillo
P1 - 2,2 M ohms - potenciómetro
NE-1 - lámpara neón común - NE-2H o equivalente
X1 - Transductor piezoeléctrico de alta impedancia
Varios:
Cable de fuerza, puente de terminales, hilos, soldadura, etc.
