Si usted necesita tensiones de 1 a 12 V con corriente hasta 1 A a partir de una fuente de tensión mayor fija, hasta 20 V, por ejemplo, el regulador descrito en este artículo, consiste en una solución interesante.
El circuito consiste en un regulador con diodo zener. Los valores de algunos componentes dependen de la tensión que deseamos en la salida.
Así, el diodo zener debe tener una tensión 0,6 V mayor que la tensión deseada en la salida. Por ejemplo, para obtener 1,5 V, usamos un zener de 2,1 V. Para obtener 12 V usamos un zener de 12,6 V.
La resistencia R depende de la diferencia entre la tensión de entrada y la tensión de salida, conforme a la siguiente tabla:
Diferencia de tensión = R
2 a 6 V = 220 ohms
6 a 9 V = 330 ohms
9 a 12 V = 470 ohms

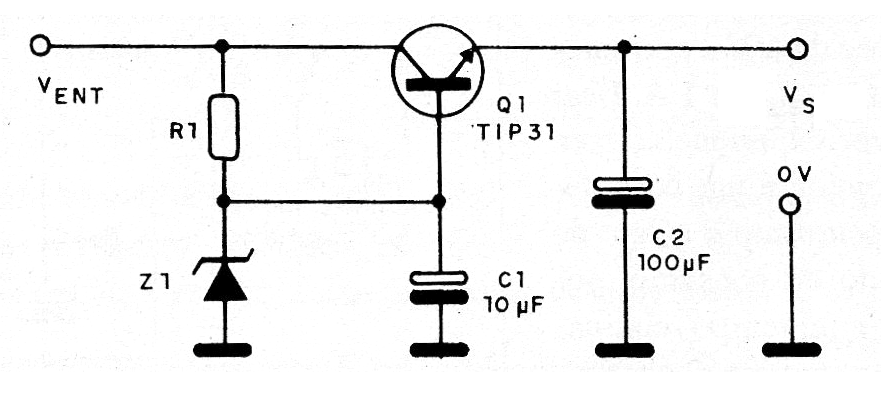

En la figura 1 tenemos el diagrama del regulador.

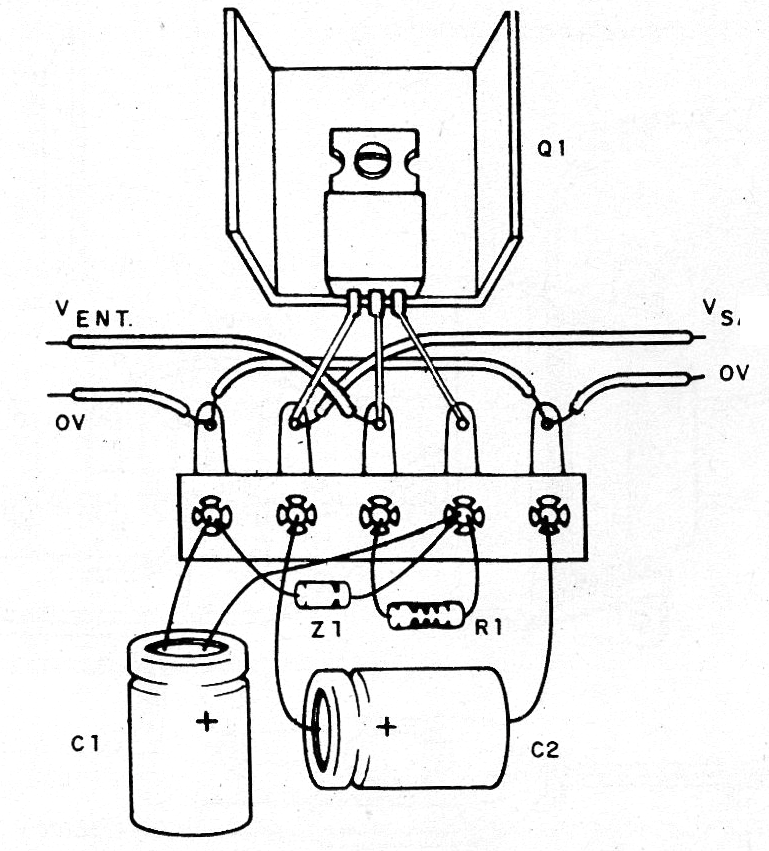

En la figura 2 tenemos la disposición de los componentes en un puente de terminales.
El transistor debe estar dotado de radiador de calor. Se puede utilizar el BD135 para corrientes de hasta 500 mA. Los capacitores electrolíticos deben tener una tensión de trabajo 50% mayor que la tensión de entrada.
Lista de materiales:
Q1- TIP31 - transistores NPN de potencia
Z1- Diodo zener de 400 mA a 1 W- ver texto
R1 – Resistor de ¼ o ½ W - ver texto
C1- 10 uF - capacitor electrolítico
C2- 100 uF - capacitor electrolítico
Varios:
Puente de terminales, radiador de calor para el transistor, hilos, soldadura, etc.
