Este circuito simple hace que un LED parpadee al ritmo de la música de pequeños aparatos de sonido como radios portátiles, grabadores, MP3, etc. El circuito funciona con 4 pilas comunes que tendrán buena durabilidad, pues el consumo es bajo.

El potenciómetro tiene por objetivo ajustar el nivel de la señal para que el encendido del LED ocurra de la forma deseada. Para cada volumen en el aparato de sonido, debemos reajustar este potenciómetro. En la figura 1 tenemos el diagrama completo del aparato.

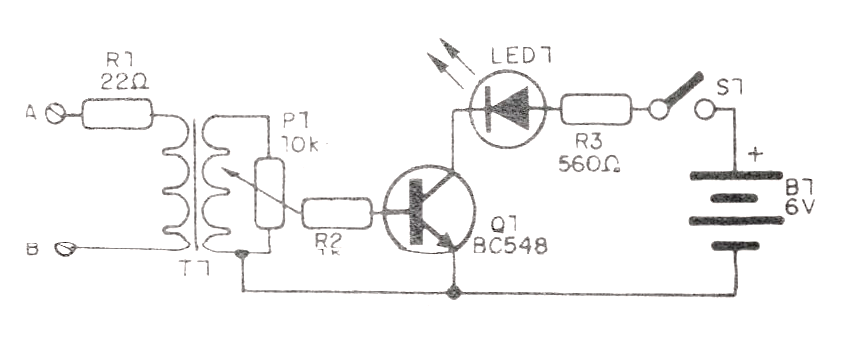

Figura 1- Diagrama del LED Rítmico
Figura 1- Diagrama del LED Rítmico | Clique na imagem para ampliar |





En la figura 2 tenemos el montaje sobre la base de un pequeño puente de terminales.

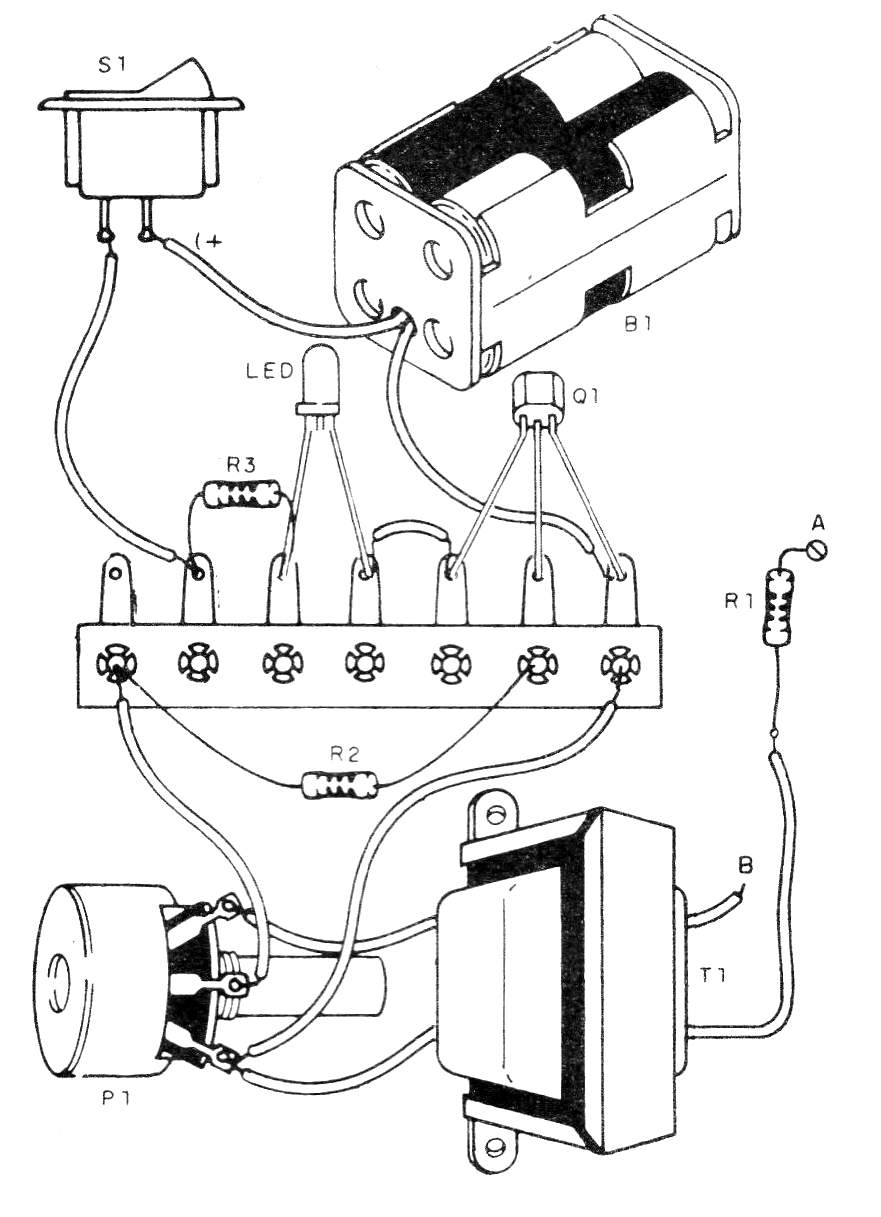

Figura 2 - Disposición de los componentes en un puente de terminales
Figura 2 - Disposición de los componentes en un puente de terminales | Clique na imagem para ampliar |





El transformador puede ser un pequeño transformador que se utiliza en la fuente con un primario de 110 V o 220 V y secundario de 5 a 12 V con corriente de 50 a 250 mA. El resistor R1 depende de la potencia del sonido, pudiendo tener valores entre 10 ohms y 100 ohms. Este resistor debe obtenerse experimentalmente.

La conexión del circuito se realiza como se muestra en la figura 3.

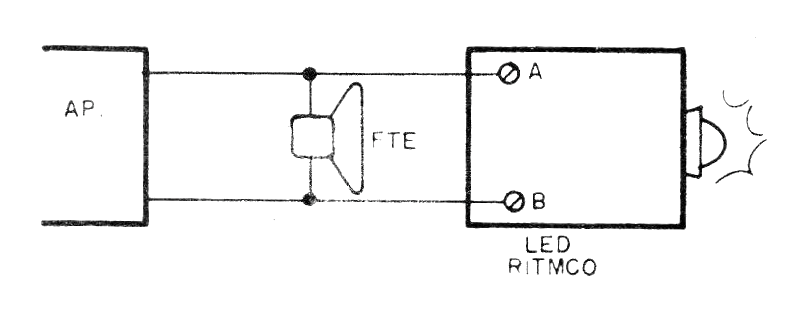

Figura 3 - Modo de conexión del circuito
Figura 3 - Modo de conexión del circuito | Clique na imagem para ampliar |







Lista de material



Q1 - BC548 - transistores NPN de uso general

T1 - Transformador - ver texto

B1- 6 V - 4 pilas pequeñas

S1- Interruptor simple

P1 - 10 k ohms o 22 k ohms - potenciómetro

R1 - 22 ohms x / 8 W-resistor - rojo, rojo, negro

R2 - 1 k ohms x 1/8 W-resistor - marrón, negro, rojo

R3 - 560 ohms x 1/8 W-resistor - verde, azul, marrón

Varios: puente de terminales, soporte de pilas, caja para montaje, hilos, soldadura, etc.
