Las pilas comunes como las secas y las alcalinas no se pueden recargar. El proceso químico de suministro de energía de estas pilas consiste en reacciones irreversibles.
Sin embargo, dependiendo del uso, muchas veces las pilas presentan señales de agotamiento tanto por la formación de gases o por la menor velocidad de acción de los polarizantes, sin que estén con su capacidad de suministro de energía totalmente terminada.
Para estas pilas una pequeña corriente de excitación o rejuvenecimiento puede ayudar a prolongar su vida útil, con el suministro de energía durante algún tiempo.
Es claro que este proceso debe realizarse con cuidado, ya que una corriente muy intensa, principalmente en las pilas alcalinas, puede causar su explosión o fuga.
Así, lo que proponemos es un circuito rejuvenecedor que sirve para pilas comunes, pudiendo en algunos casos, cuando la pila no está totalmente agotada, prolongar su capacidad de funcionamiento por algún tiempo.

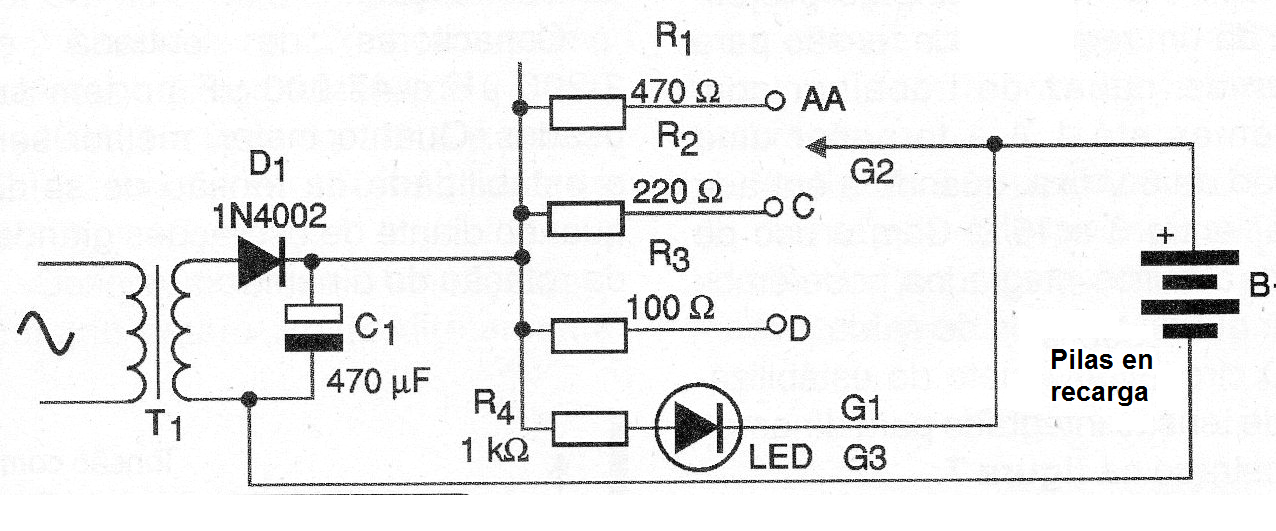

El circuito consiste en una fuente simple de baja corriente en la que deben conectarse las pilas. Este circuito se muestra en la figura 1.
Los resistores se seleccionan de acuerdo con las pilas que van a ser estimuladas.
El circuito permite la recarga simultánea de 1 a 4 pilas del tipo AA, C y D e incluso baterías de 9 V. La polaridad de la conexión de las pilas en rejuvenecimiento debe ser observada.
tiempo de rejuvenecimiento varía entre 1 y 6 horas, dependiendo del estado de las pilas.
Por supuesto, no se garantiza la prolongación de la vida útil de las pilas después de muchas veces que se coloque en ese aparato, pues como dijimos las reacciones en sus interiores es irreversible. Lo que hacemos es sólo prolongar la vida útil.
El transformador utilizado debe tener un devanado primario de acuerdo con la red local y secundaria de 9 a 12 V con corriente entre 500 mA y 800 mA.

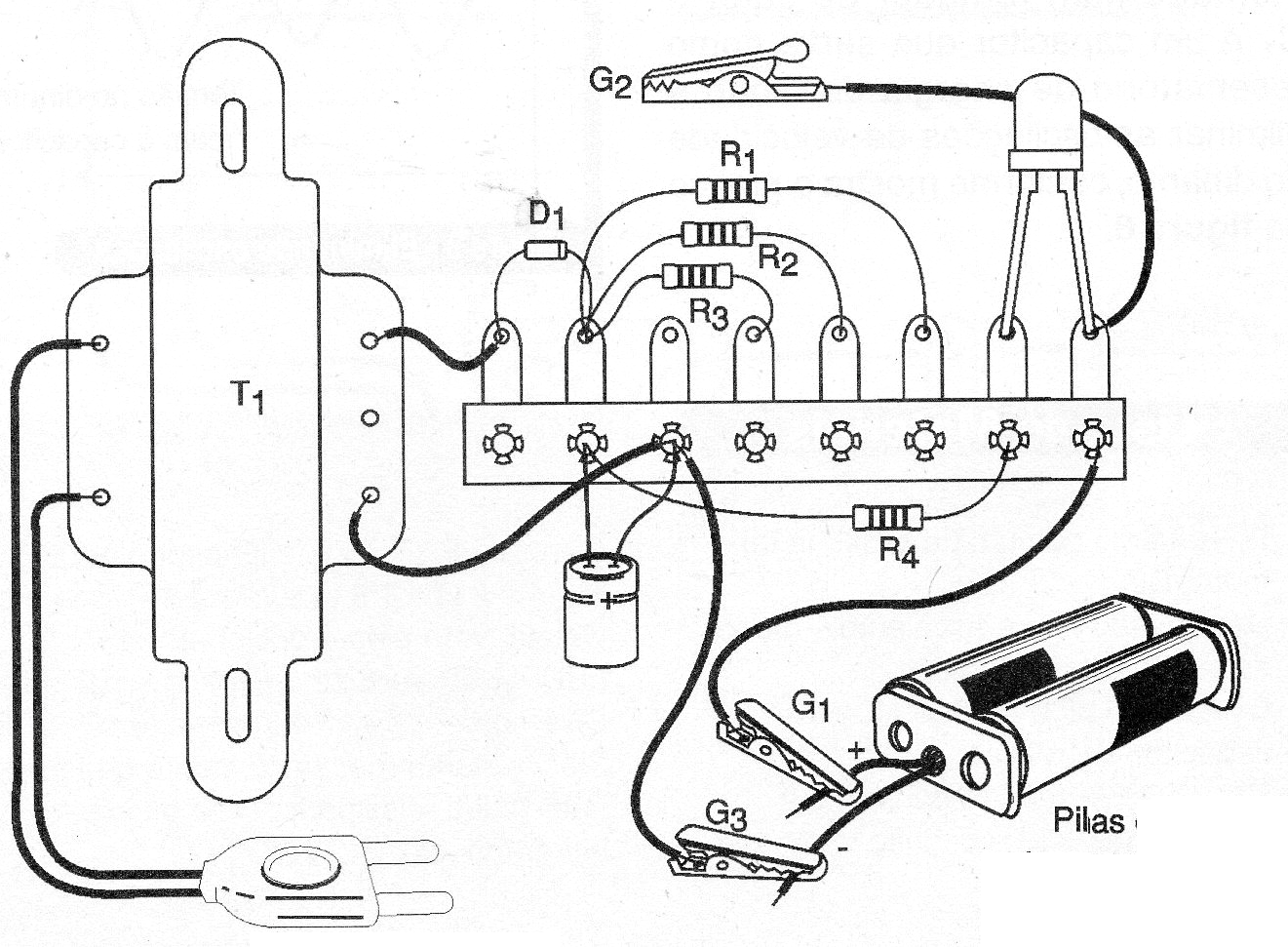

En la figura 2 tenemos el aspecto final del montaje.
Utilice las garras rojo y negro para hacer su conexión en los soportes de las pilas en rejuvenecimiento, siempre observando su polaridad. Si observa señales de fuga o calentamiento en alguna pila, retírela del soporte y deséchela ya que ya admite ningún proceso de prolongación de su vida útil.
Recuerde que existen procedimientos recomendables para desechar las pilas, ya que las sustancias en su interior son tóxicas.
Lista de materiales
D1 - 1N4002 - diodo rectificador de silicio
LED1 - LED rojo común
T1 - Transformador - ver texto
R1 - 470 ohms x 1 W - resistor
R2 - 220 ohms x 2 W - resistor
R3 - 100 ohms x 2 W - resistor
R4 - 1 k ohms x 1/8 W - resistor
C1 - 470 uF x 30 V - capacitor electrolítico
G1, G2 - Garras roja y negra
Varios:
Cable de alimentación, soportes de pilas, caja para montaje, hilos, soldadura, etc.
