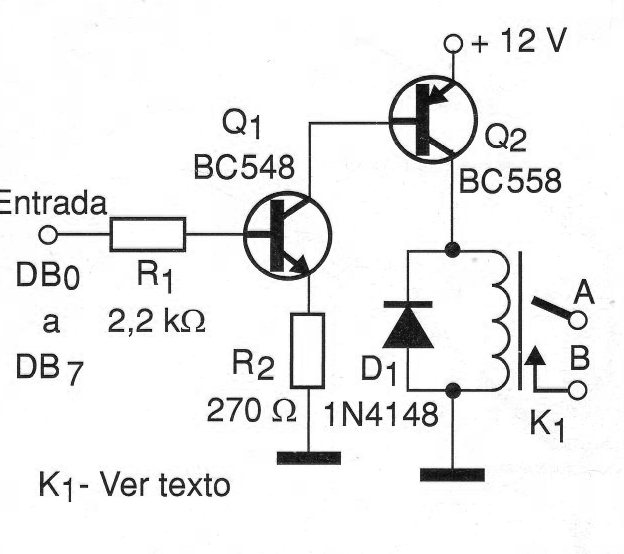

El circuito mostrado en la figura 1 es una solución rápida para dirigir una carga externa a través de relé a partir de señales obtenidas del puerto paralelo de un PC.
Podemos utilizar este circuito como parte de una interfaz de control, en pruebas de equipos automatizados por un software o incluso para pruebas de equipos que deban ser controlados por un ordenador.
El relé recomendado es del tipo sensible con corriente de bobina de 50 mA y corriente de contactos de acuerdo con la carga que deberá ser controlada. La tensión del relé depende de la alimentación externa para ese sector del circuito.
Sólo mostramos un canal de control, pero una interfaz completa puede ser elaborada con la utilización de 8 circuitos como éste.

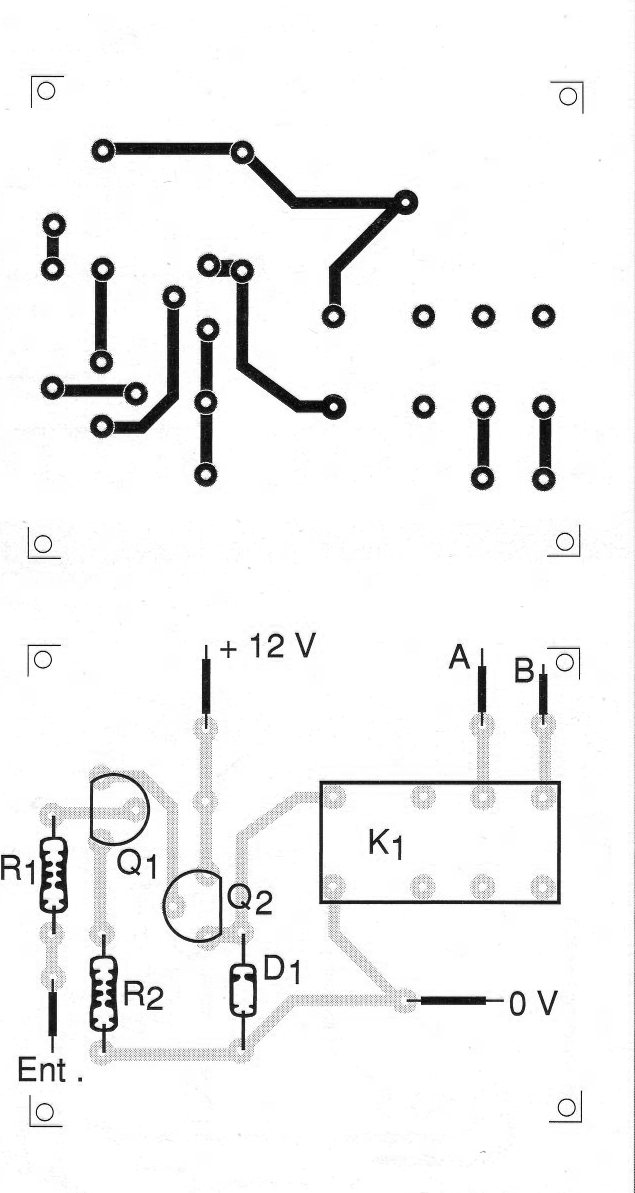

En la figura 2 tenemos una sugerencia de placa de circuito impreso en la que el relé utilizado tiene envoltorio DIL. Para otros tipos de relés, el diseño de la placa debe ser modificado.
La conexión al ordenador debe realizarse a través de un conector DB-25 en las salidas DB0 a DB7, según la línea de control que se utilizará en la aplicación.
LISTA DE MATERIALES
Q1 - BC548 - transistores NPN de uso general
Q2 - BC558 - transistores PNP de uso general
D1 - 1N4148 o equivalente - diodo de silicio
R1 - 2,2 k ohms x 1/8 W - resistor - rojo, rojo, rojo
R2 - 270 ohms x 1/8 W - resistor - rojo, violeta, marrón
K1 - Relé sensible de 12 V - ver texto
Varios:
Placa de circuito impreso, bornes de conexión para la carga, conector DB-25, hilos, soldadura, etc.
