Este circuito acciona una cigarra o un oscilador cuando los sensores X1 o X2 se interrumpen y con él podemos hacer la protección de puertas, ventanas, objetos, cercas, etc. El circuito es muy simple y bastante eficiente, sirviendo incluso para la protección de todas las puertas y ventanas de una residencia.
El principio de operación es simple: cuando cualquiera de los sensores (X1, X2 y otros que podemos añadir) se interrumpe, el SCR se polariza al punto de disparo a través de la corriente que atraviesa E1 y D1. En estas condiciones, se activa la cigarra, bocina o incluso otro dispositivo de aviso. Incluso si el intruso percibe la acción de la alarma e intenta rehacer la conexión del sensor, permanece activado. Para reajustar es necesario apagar y volver a conectar la alimentación.
Se pueden utilizar sirenas potentes, bocinas o incluso relés para el accionamiento de sistemas conectados a la red de energía.

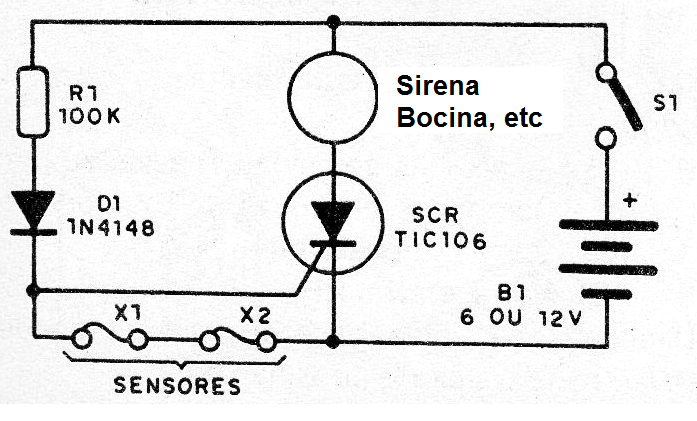

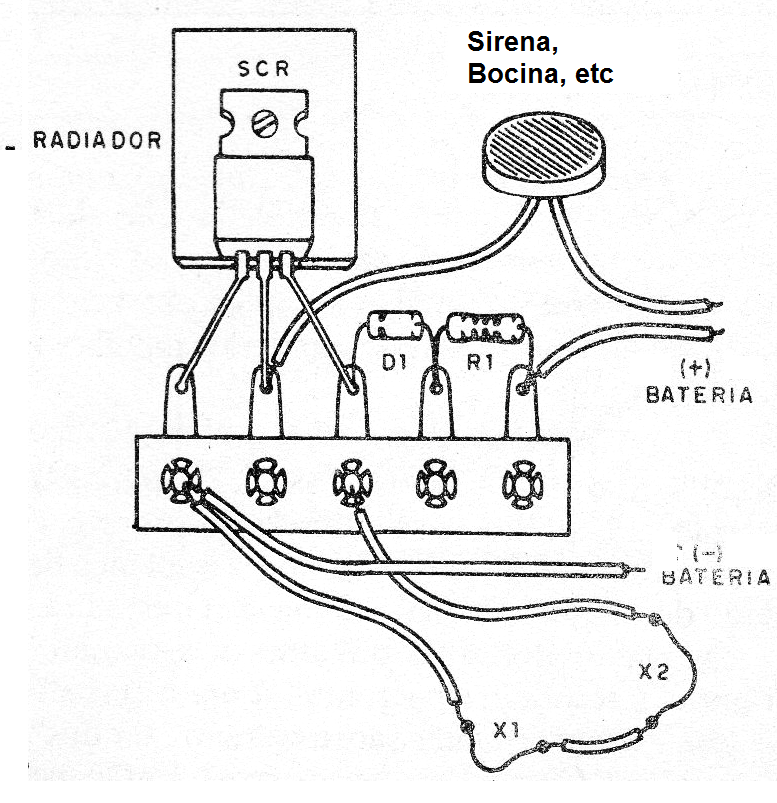

En la figura 1 tenemos el circuito completo de la alarma y en la figura 2 su montaje en un puente de terminales.
El SCR es el TIC106 y el radiador será necesario si la carga tiene corriente mayor a 200 mA. El diodo puede ser el 1N4148. Elresistor determina el consumo en reposo.
Los sensores consisten en trozos de hilos muy finos enlazados en los puntos de protección.
Lista de material
SCR- TIC106 - diodo controlado de silicio
D1- 1N4148 - diodo de uso general
R1 - 100 k ohms x 1/8 W-resistor (marrón, negro, amarillo)
B1- 6 a 12 V - batería o fuente
S1- Interruptor simple
Varios: puente de terminales, hilos, soldadura, etc.
