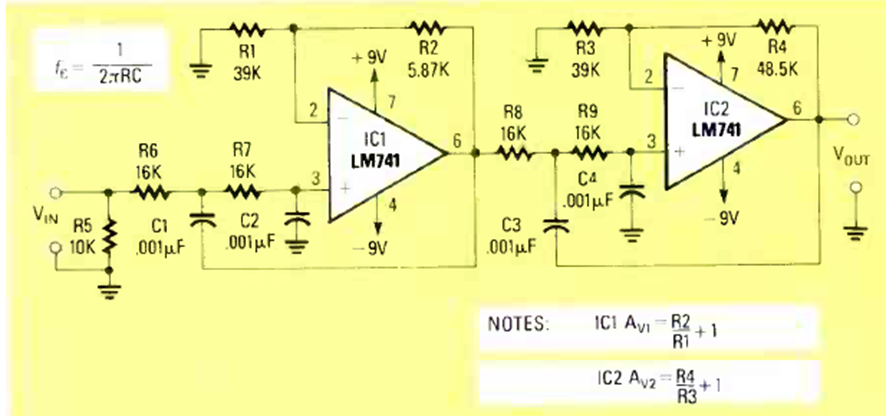

Filtro de paso bajo de 10 kHz de cuarto orden LM741 (CIR25233S)

Written by: Newton C. Braga
Category: Banco de circuitos



Este filtro se encontró en la edición de mayo de 1989 de la revista Radio Electronics. Los componentes se pueden modificar para que funcionen en otras frecuencias. La fuente debe ser simétrica.




| Clique na imagem para ampliar |
