Cuadruplicador de tensión (CIR25571S)

Written by: Newton C. Braga
Category: Banco de circuitos

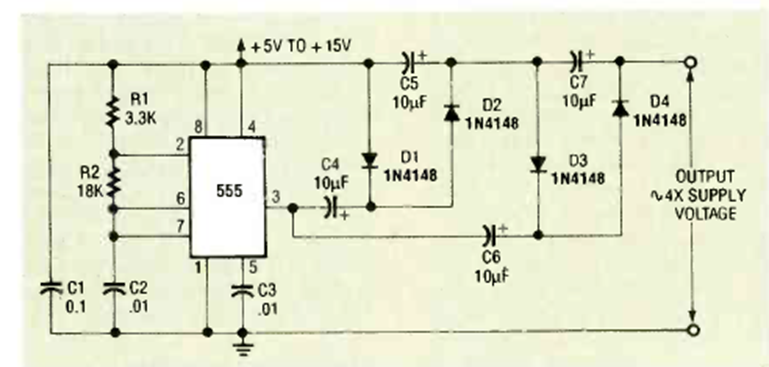

Este circuito fue encontrado en la revista Radio Electronics de diciembre de 1992. La corriente es de unos pocos mA y la tensión de entrada máxima es de alrededor de 12 V.




| Clique na imagem para ampliar |
