Filtro paso bajo de cuarto orden (CIR25622S)

Written by: Newton C. Braga
Category: Banco de circuitos

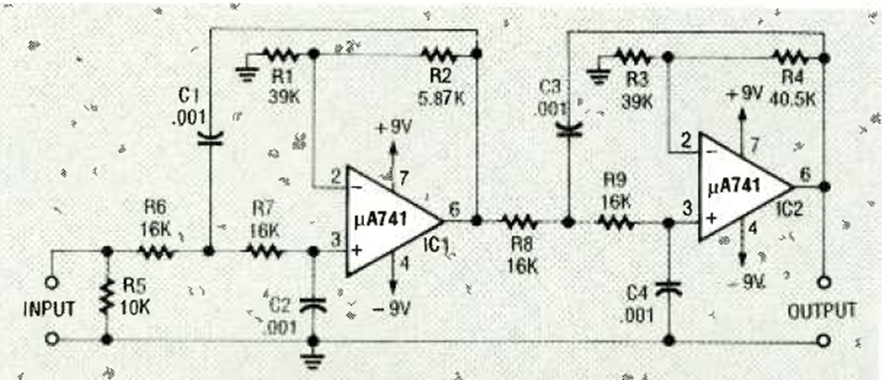

Utilizando dos amplificadores operacionales 741, este circuito de paso bajo tiene una frecuencia de corte de 10 kHz. Lo encontramos en un artículo de la revista Electronics Now de agosto de 1993.




| Clique na imagem para ampliar |
