Filtro de voz con LM741 (CIR25236S)

Written by: Newton C. Braga
Category: Banco de circuitos

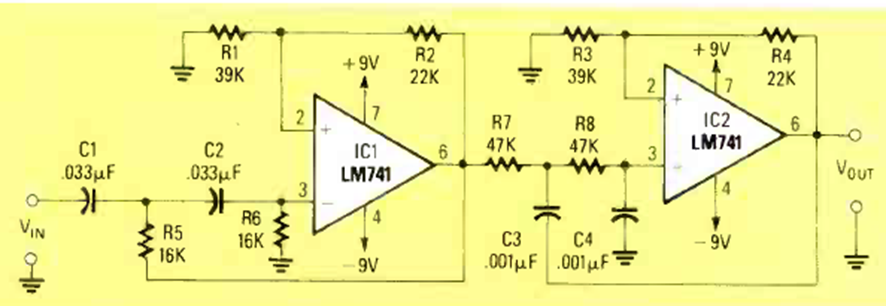

Este filtro de 300 Hz a 3,4 kHz se encontró en la edición de mayo de 1989 de la revista Radio Electronics. El circuito requiere una fuente de alimentación simétrica.




| Clique na imagem para ampliar |
