Modulador de amplitud CA3080 (CIR25098S)

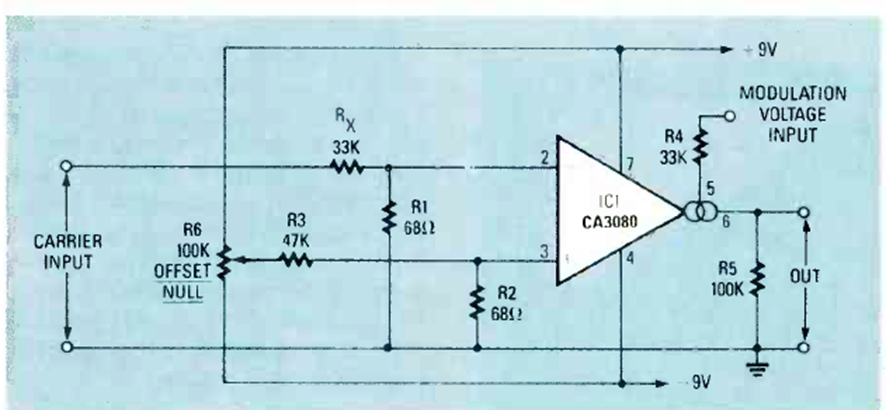

Este circuito modulador de 2 cuadrantes se encontró en la revista Radio Electronics de mayo de 1988. El CA3080 es un amplificador operacional OTA.

| Clique na imagem para ampliar |
