Fuente de alimentación simétrica de 5 V (CIR25946S)

Written by: Newton C. Braga
Category: Banco de circuitos

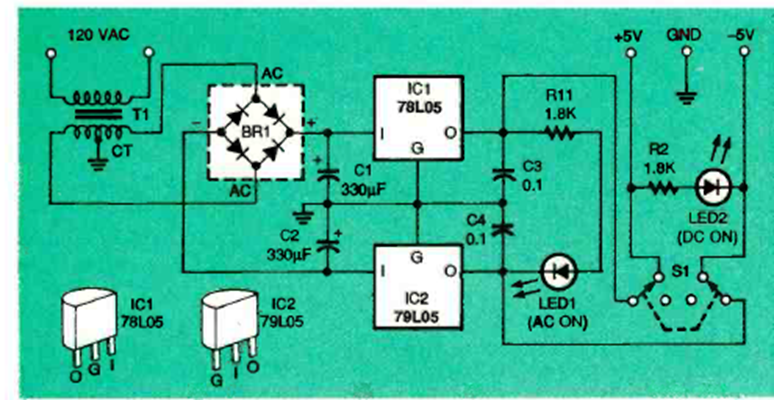

Este circuito fue encontrado en la edición de junio de 1996 de la revista Electronics Now. Los circuitos integrados deben estar equipados con disipadores de calor y la corriente máxima es de 1 A.




| Clique na imagem para ampliar |
